一、概述
变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路,可以检测调压分接开关的各个位置接触是否良好,引出线是否有断裂,多股导线并绕是否有断股等情况。该仪器采用全新电源技术,具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制,自动化程度高,具有自动放电和放电报警功能,安全可靠。仪器测试精度高,操作简便,可实现变压器直流电阻的快速测量。
二、安全措施
1、使用本仪器前一定要认真阅读本手册。
2、本仪器室内外均可使用,但应避开雨淋、腐蚀气体等场所使用。
3、避免剧烈振动。
4、对仪器的维修、维护和调整应由专业人员进行。
5、测试完毕后一定要先按复位键,等放电报警声响结束后,方可关闭电源,再拆除测试线。
6、测试过程中,禁止移动测试夹和关断供电线路。
三、功能特点
1、整机由高速单片机控制,自动化程度高,操作简便。
2、采用全新电源技术,电流档位多,测量范围宽,可根据负载自动选择测试电流,适合中小型变压器和电压互感器的直流电阻测量。
3、保护功能完善,性能更可靠。
4、具有放电声响报警,放电指示清晰,减少误操作。
5、响应速度快,测量数据稳定,测试过程中自动刷新数据。
6、智能化功率管理技术,有效减轻仪器内部发热,节约能源。
7、不掉电时钟及不掉电存储器,可永久保存数据。
8、热敏打印机,高速、静音。
四、技术指标
1、输出电流:自动、5A、1A、200mA、40mA、<5mA
2、分辨率:0.1μΩ
3、量程: 100Ω~100KΩ(<5mA档)
1Ω~500Ω(40mA档)
100mΩ~100Ω (200mA档)
5mΩ~20Ω(1A档)
1mΩ~4Ω(5A档)
0~100KΩ(自动档)
4、准确度:0.2%
5、工作温度:-10~40℃
6、工作湿度:<80%RH,不结露

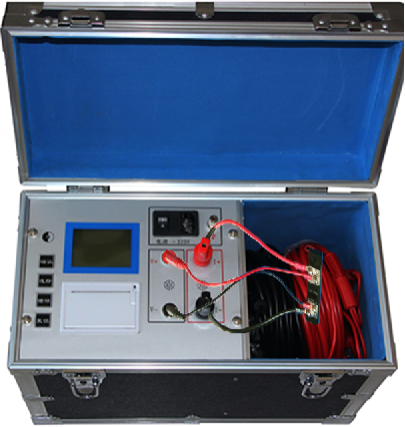

五、系统介绍

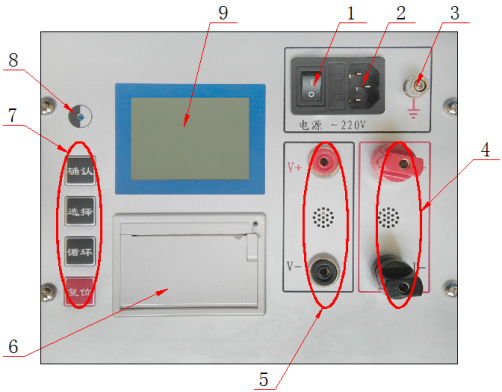

仪器的面板见图一
图一
1、仪器开关: 执行仪器开机/关机操作。
2、电源插座:仪器外接电源接口,需接入AC220V,50HZ电源。
3、接地柱:仪器接地,保护设备及人身安全。
4、I+、I-:电流输出端子,I+为输出电流正,I-为输出电流负。
5、V+、V-:电压输入端子,V+为电压线正,V-为电压线负。
6、打印机:微型打印机,打印输出测试数据(选配)。
7、按键:执行仪器各种操作:
复位: 按下此按键本机处于初始状态,可对输出电流进行预置。
循环: 按此键光标在主菜单循环滚动。
选择: 本机复位后,按此键进行电流预置;测试完成后,长按此键可打印输出测试数据。
确认: 输出电流选择完毕后按下此键,由微机控制实现全部测试过程;测试完成后,再次按下该键,进行重新测试,以便得到更加稳定准确的测试数据。
8、辉度调节:可通过其进行显示屏辉度调节。
9、显示屏:128×64点阵液晶显示屏,显示菜单、电流和电阻值等。
六、测试与操作方法
1、接线

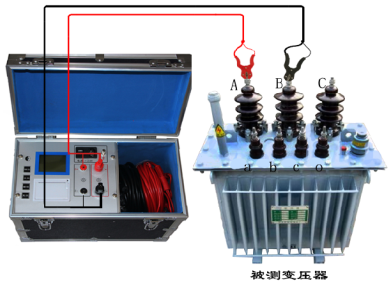

A:单相测量法,仪器接线见下图:
将红色测试线上的插片接到I+上,插杆接到V+上,测试钳接到试品一端,
将黑色测试线上的插片接到I-上,插杆接到V-上,测试钳接到试品另一端。
图二

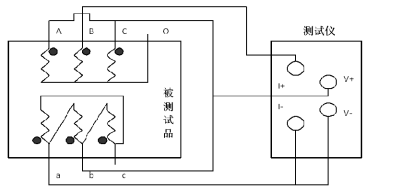

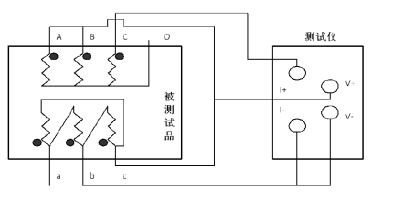

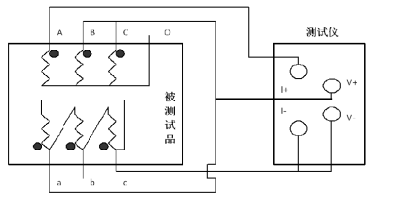

B、助磁法接线见图三~五(适用于Y(N)-d-11联接组别)。
图三
图四
图五
对于大容量的变压器的低压侧测量时,如果在既有的情况下,直流电阻测试仪的最大电流比较小,或者为了加快测量速度,可选择助磁法测量。上图中,图三、图四、图五分别为测量低压Rac、Rba、Rcb的接线方法。
2、开机、测试、打印
开机后屏幕显示欢迎界面
稍后显示初始界面,如下图
◆选择电流:在初始界面,按循环键光标可在选择设置、查询数据、选择电流之间循环移动。将光标移动至选择电流后,按选择键可滚动显示不同的待选测试电流值(自动、5A、1A、200mA、40mA、<5mA)。
◆测试:选定测试电流后,按确认键可启动测量。启动测量后屏幕显示“正在充电”。
稍后显示“正在测试…”。
几秒后,就会显示所测阻值,如下图:
其中,R为实测电阻,Rt为折算电阻。
(折算温度请参考本说明书:六、2温度设置,如果不进行温度设置,则默认为上一次设定值)。
当选择自动测试时,仪器会根据试品阻值情况自动选择合适的输出电流进行测试。
◆打印:显示测试结果后,长按选择键可打印测试结果。
◆结束测试:测试完毕后,按复位键,仪器电源断开,屏幕恢复初始状态,重新接线进行下次测量,或关断电源后拆下测试线与电源线结束测量。
(注意:应先按复位键,等待放电报警声音结束以后,再断电拆线,否则将有可能导致人员触电。)
3、温度设置:
按循环键,将光标移至选择设置,如下图
此时按选择键,滚动显示不同的待选项(温度、时间、参数、导出)。选定温度后,按确认键,进入温度设置界面,如下图:
通过循环键,将光标在当前温度、折算温度、材质选择、存储几个选项中滚动。通过确认键(上调)和选择键(下调)来改变当前值。
根据需要设置当前温度和折算温度,选择好材质,通过循环键将光标移动到存储,按确认键保存设置,并返回至初始界面。
4、时间设置
在开机界面中,按循环键将光标移动到选择设置,如下图:
此时,按选择键,将当前选项切换至时间,按确认键可进入时钟修改界面,如下图:
在上图中,按循环键可将光标在各个日期数据之间移动,按选择键减小数据,按确认键增加数据。修改后按复位保存并退出至初始界面。
5、数据查询
开机状态下,按循环键将光标移动到查询数据菜单,然后按确认键进入数据查询。
七、仪器自检
1、连接测试夹与连接接地线时,要注意接触端长期裸露在空气中,表面覆盖了一层氧化膜,该氧化膜可能造成测量结果不稳定或不准确,所以在接线时要注意清理氧化膜,或者测试夹与引出端连接好后,用力的扭动几下测试夹以划破氧化膜保证连接良好。
2、测试完成后,拆线前,一定要按复位键等放电结束后,报警声停止,关断电源后,再进行拆线。
3、在测量无载调压变压器,倒分接开关前一定要按复位键,放电结束后,报警声停止,方可切换分接点。
4、有载调压的变压器测量高压侧绕阻电阻时,无需复位放电,可直接切换分接开关。切换分接开关后,为保证测试数据快速稳定,按确认键重新测试。
5、选择电流时要参考该档位所适用的量程,不要超量程和欠量程使用。超量程时,由于电流达不到预设值,仪器一直处在“正在充电”状态。欠量程时,对测试数据精度影响较大,选择适合的输出电流进行测试,是保证测试数据准确稳定的基础。
八、仪器自检
如果用户使用过程中,怀疑仪器故障,或怀疑测试结果不准确,可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图:
将标准电阻接至仪器的接线柱上,
按照正常测试步骤测试标准电阻的阻值,测试结果若与标准电阻上标明的阻值相符,说明仪器状态正常,可以继续使用。
九、仪器成套性
名称 |
数量 |
直流电阻测试仪主机 |
一台 |
专用测试线 |
一套 |
三芯电源线 |
一条 |
保险管 |
两支 |
打印纸 |
两卷 |
接 地 线 |
一条 |
标 准 电 阻 |
一个 |
使用说明书 |
一本 |
装 箱 单 |
一张 |
合 格 证 |
一张 |
保 修 单 |
一张 |
十、售后服务
仪器自购买之日起壹年内,属于产品质量问题免费维修,终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障,我司提供终身维修服务(收取成本费)。如发现仪器有不正常情况或故障请与公司及时联系,以便为您安排最便捷的处理方案。
