《电力系统继电保护反事故措施要点》规定：经控制室零相小母线N600连通的几组电压互感器的二次回路必须有且只能有一点接地。但由于施工等原因，电压互感器二次回路常发生多点接地故障，给系统的安全运行带来严重危害。为此，南网总调下发了《关于防止发电厂变电站保护用电压互感器二次回路多点接地的通知》(调继〔2009〕10号)，明确要求电压互感器二次回路需按以下原则接地：“经控制室零相小母线(N600)连通的几组电压互感器二次回路，只应在控制室将(N600)一点接地;对于各电压等级N600分别接地的情况，必须确保各电压等级的电压互感器二次回路间无任何电联系”。由于目前针对N600接地情况缺乏适用的检测方法，往往造成电压互感器二次N600回路接地点随着变电站一次设备改造的进行而逐渐增多的情况。因此，找到一种可以在设备不停电情况下进行电压互感器二次回路两点(或多点)接地的检测方法是非常有意义的。本文以某站电压互感器多点接地故障查找为例，探讨电压互感器多点接地快速查找新方法。

　　1：由于一个变电站站的接地网之间并非完全的等电位，因此当电压互感器中性点在开关场和控制室分别接地时，两接地点之间出现的电位差将造成中性点电压相位偏移，使测量数据不准确。如此时系统发生接地故障或遭受雷击，变电站接地网将流过大故障电流，两接地点之间将产生很大的电位差，此时实际流入保护装置的电压已不能正常反映一次电压幅值和相位，必然破坏保护的正常工作状态，甚至导致严重后果;同时，这个附加地电位差分量会引起故障所在相保护继电器拒动或误动(反向误动或正相超越)，对系统的安全运行造成很大影响。

　　2：正常情况下，电压互感器二次回路电缆对地分布电容C、电压互感器二次电压U1以及永久一点接地形成回路，而由于分布电容很小，呈现出高阻抗，因此N600接地回路中的电流值I基本上有分布电容C容抗和二次电压U1决定，数值较小。当N600只在控制室存在一个永久接地点时，增加滑线电阻R而拆除原永久一点接地后，调节滑线电阻R，测量电流I的大小几乎不变。而当电压互感器二次回路存在两个及以上接地点时，因两接地点存在电位差U1，两接地点构成的回路中，N600电流将因滑线电阻R的变化而明显变化。

　　目前，系统中常用的判断电压互感器电压二次回路N600是否一点接地检查的方法是电阻法。电阻法检测电压互感器二次回路N600一点接地的电路图如图1所示，其步骤如下。

　　图1电阻法检查电压互感器二次回路N600一点接地电路图

　　(1)合上刀闸K，断开控制室一点接地的联接线。

　　(2)调整滑线电阻R为0Ω，合上刀闸K1，断开刀闸K，用高精度钳型电流表测量滑线电阻R上电流。

　　(3)合上刀闸K，断开刀闸K1，滑线电阻R增加为10Ω;合上刀闸K1，断开刀闸K，测量滑线电阻R上电流。

　　(4)对滑线电阻R上电流进行分析，根据电流变化判断电压互感器二次回路N600存在两点(或多点)接地。

　　在通过电阻法的基础上确认有两点接地后，可用电流法来排除接地点具体在哪条支路上。

　　(1)按照图1接好试验接线，合上刀闸K，调整滑线电阻R为10Ω，断开控制室一点接地的联接线，合上刀闸K1。

　　(2)用高精度钳形电流表钳住N600支路，断开刀闸K，测量钳住N600支路电流值;合上刀闸K，测量同一N600支路电流值。

　　(3)在对每一条支路的合、断刀闸测出同一支路电流值进行比较，电流没有发生变化，该支路N600线不存在接地点;电流发生变化，该支路N600线存在接地点。

3

　　3.1查找原理

　　(1)一条导线一端接地，另一端加上微小电压时，内部会有相应的电流信号。

　　(2)假如此线中间没有接地，则电流信号波形和大小在起点和终点相似或相同。

　　(3)假如此线存在多点接地，则接地点两边的电流信号波形和大小不同。

　　3.2查找方法

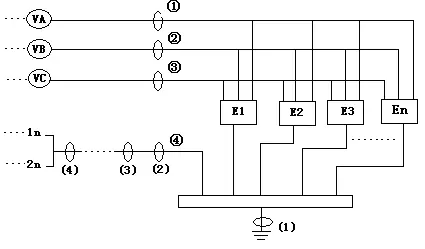

　　根据N600接线的特征，考虑在N600总线及A、B、C三相各钳入一个可移动的高精度钳形电流互感器，如图2所示。对N600的对地电流及A、B、C三相的负荷电流进行实时检测，根据检测到的电流大小和波形进行分析判断，从而判断电压互感器接地情况。这种方式可有效滤除系统不平衡电流的干扰，实现电压互感器多点接地的准确判断，同时可判断哪组电压互感器存在多点接地故障。

　　图2电压互感器接线简图

　　3.3判断的依据

　　继电保护装置电压输入的中性点(n点)常设在控制室接地，若发生两点接地，则电压互感器二次回路上将出现另一个接地点(如开关场m点)。当地网中有电流流过时，接地电网各点间电位将不再完全相等。
