一、概述

　　回路电阻测试仪是我公司根据IEC标准及国家有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。该仪器采用正弦波逆变器、大功率恒流开关电源技术，可测得微欧姆级接触电阻。广泛适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

　　二、性能特点

　　1.测试电流大，完全符合有关测试接触电阻的国家标准要求。

　　2.输出电压高，测试量程宽。

　　3.测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。

　　4.采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。

　　5.测试速度快，10秒左右显示数据。

　　6.仪器采用128X64点阵液晶屏，全部操作中文显示，方便客户的使用。

　　7.仪器具有测试数据实时打印功能。

　　8.智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。

　　9.仪器带有时钟及数据存储功能，便于用户对测试数据的查询管理。

　　三、技术指标

　　测试电流：100A

　　量程：0～20mΩ(100A)

　　分辨率：最小0.1µΩ

　　精度：±(0.5%±2个字)

　　功率:600W

　　工作方式:脉冲/30s/1分钟/连续测量

　　工作电源:AC220V±10% 50HZ

　　使用温度:-10～40℃

　　相对湿度:≤80% 无结露

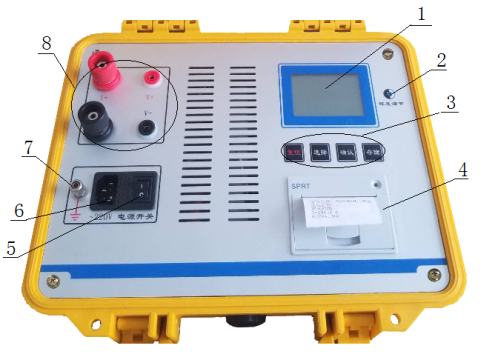

　　四、面板介绍

　　1、液晶显示屏：采用128X64大屏幕显示，字体清晰，便于观察，显示操作设置，测试结果，接触电阻值和输出电流值。

　　2、辉度调节：左右调节此钮，可调整显示字符的对比度。

　　3、按键：

　　复位：按下此键，整机初始化，仪器重新回到准备状态。

　　选择：按下此键，选择仪器各项设置，具体请参照各功能操作。

　　确认：对所选择的项目进行确认，并自动进入下一项，如果仪器选择项处于测试位置时，按下确认键仪器开始启动电流进行测试。

　　存储：用于对测试数据进行存储。

　　4、打印机：打印输出测试数据。

　　5、电源开关：“I”按下仪器开始供电，“O”按下关断仪器电源。

　　6、~220V插座：仪器供电电源输入端，插座中带保险。

　　7、：仪器接地端。

　　8、接线柱：

　　I+、I-：为电流输出端子，通过专用测试线为试品提供100A的恒定电流;

　　V+、V-：为采样电压输入端子。

　　五、仪器接线及操作说明

　　1、接线

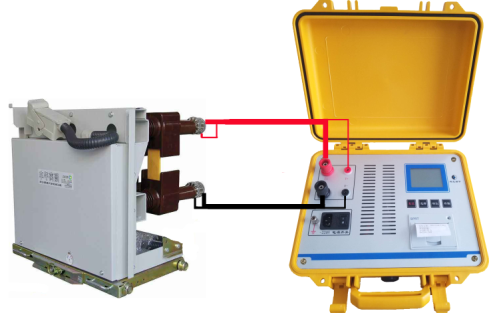

　　如下图所示，将专用测试线按照颜色红对红，黑对黑，粗线接到对应的I+、I-接线柱扭紧，细线插入到V+、V-的插座内，两把夹钳夹住被测试品的两端。

　　注意：测试钳的全部连接面应与试品可靠接触

　　2、开机、测试

　　仪器测试线接好后，插上电源线，打开仪器开关，开机菜单显示如下：

　　稍后显示初始界面如下图：

　　测试电流为100A，此时光标停在选择时间，按选择键将循环显示以下几种备选方案：脉冲/30秒/1分钟/连续。根据测试需要选择好时间后，按确认键。此时光标将移动到下一行，如下图所示：

　　按确认键进行测试，屏幕显示如下图：

　　稍候屏幕显示如下图：

　　说明测试电流达到设定值，正在进行测试。稍候显示测试结果，如下图：

　　此时，可按复位键，回到初始界面，重新接线进行下一步测试或关闭电源，折除测试线，结束测试过程。

　　3、打印测试结果

　　测试完成后，屏幕显示测试结果，此时如需打印测试结果，可长按选择键，进行打印输出。

　　在数据查询界面中，也可按选择键打印查询结果(请参照五.5)。

　　4、存储测试结果

　　测试完成后，屏幕显示测试结果，此时如过需要存储测试结果，可按存储键，屏幕显示如下图：

　　然后回到测试结果界面，说明测试结果存储成功。

　　5、查询、删除测试记录

　　在初始界面按确认键，将光标移动至最下面一行，如下图：

　　此时，按选择键，光标将在测试/查询/设置之间循环移动，将光标移动至查询，如下图：

　　按确认进入数据查询界面，如下图：

　　此时屏幕显示的为最后一次存储的数据记录。

　　按确认键上翻记录;按存储键下翻记录;

　　按选择键，打印当前显示的记录中的数据;

　　按确认+选择键清空记录。

　　按复位键退出查询界面。

　　6、时间设置

　　在初始界面按确认键，将光标移动至最下面一行，如下图：

　　此时，按选择键，光标将在测试/查询/设置之间循环移动，将光标移动至设置，如下图：

　　按确认键进入设置界面，如下图：

　　此时，再次按下确认键，进入时间设置界面，如下图

　　按选择键可改变光标处的数值(循环显示)，如果不需要调整或已调整完成，按确认键进行下一个数值设置。全部设置完成后按复位键返回初始界面。

　　7、设置参数

　　对于设置参数选项，出厂时已经调整好，客户不需更改，此处不做说明。

　　六、仪器自检

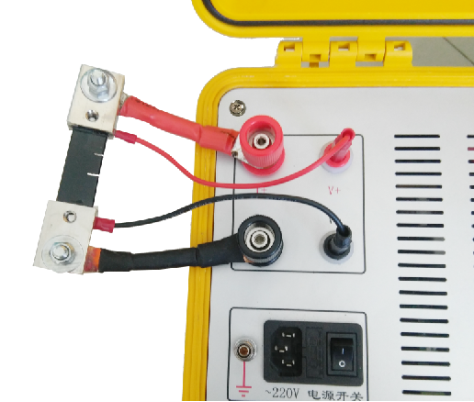

　　如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图：

　　将标准电阻接至仪器的接线柱上，如下图：

　　按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。

　　七、安全措施

　　a)测试结束后，按复位键，关掉电源开关。注意：严禁带电拆装各测试电缆。

　　b)仪器出现不正常现象，首先按复位键，使仪器回到初始状态。

　　c)对仪器进行维修必须由专业人员进行，不得自行处理。

　　d)本仪器为测量回路电阻使用，不允许测量感性回路。

　　e)电源开路：请检查电流线回路是否有断开，并正确可靠连接。

　　f)过热保护：说明仪器内部温度过高，请稍等分钟左右，等仪器自然冷却至正常温度，再进行测试。

　　g)电压线接反：说明电压线红黑接反，请调整接线。

　　八、仪器成套性

　　九、售后服务

　　仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务(收取成本费)。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排最便捷的处理方案。
