DR-800D系列管道检测机器人

产品型号：

产品规格：

资料下载：

服务热线：

注：关于产品购买、技术维护等服务，欢迎致电!

一、适用范围：

　　市政(工业)排水管道、水利输水管涵、综合管廊、电缆管沟、隧洞

二、产品用途：

　　管网普查、新管验收、管道检修、养护检测、修复验收、施工监测、管道查找

三、符合规范：

　　《城镇排水管道检测与评估技术规程CJJ 181-2012》

　　《排水管道电视和声纳检测评估技术规程DB31/T 444-2009》

　　《城镇公共排水管道检测与评估技术规程DB44/T 1025-2012》

　　《排水管渠功能等级评定标准Q/BDG JS001-GW05-2012》

　　《排水管渠功能等级评定标准Q/BDG JS002-GW05-2012》

四、技术特点：

　　1、数字高清：500w像素机芯，画质清晰，像素可调，前后视画面可同屏显示，自由切换。

　　2、主控灵活：笔记本平板任意更换，性能更稳定，配置更灵活，维护更方便，更换更简便。

　　3、动力强劲：大功率直流电机。双侧六轮独立驱动，越障能力强，原地360°转弯。系统堵转、过流自动保护，硬件性能稳定。

　　4、无线传输：千兆无线路由，双天线配置，视频传输稳定。

　　5、GPS定位：配置GPS模块，自动定位管道位置，对接GIS系统。

　　6、光线充足：22颗高亮led灯复合照明，光线充足。

　　7、遥控手柄：支持手柄有线无线遥控，操控便捷。

　　8、报告现场输出：检测过程中，支持现场截图判缺，现场出具检测报告。

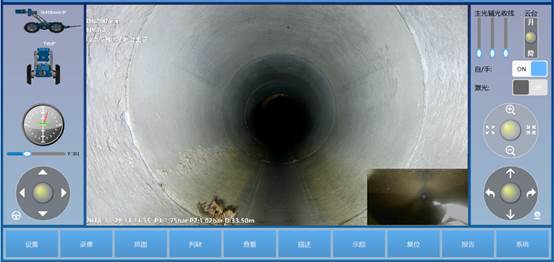

五、采集软件界面：

六、性能指标：

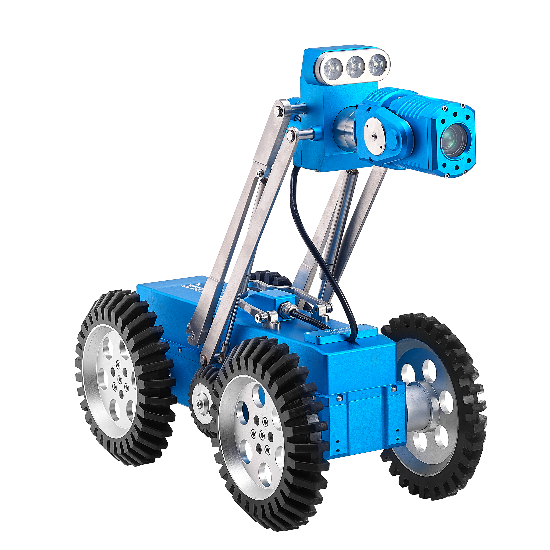

爬行器
适用孔径范围	300-2000mm
工作温度	-10℃～+50℃，非结冰状态
防护等级	IP68
越障负载能力	45°斜坡 10cm台阶负载≥80kg
单次行程长度	标配120m电缆，长度可定制
移动速度	最大可达32m/min
侧向抗倾斜能力	42°
轮胎数目	六轮双驱动，可原地转弯
外形尺寸	530×248×230mm
重量	20kg（手动版18kg）
旋转摄像头
镜头旋转/复位	轴向0～360°，水平正负90°/一键自动复位
镜头像素	前视500万像素/后视200万像素
调焦和变倍功能	自动对焦，可手动进行调节。10倍光学变倍
镜头灯光	前向18颗5W高亮聚光LED照明灯（简易版前向9颗5W高聚光LED照明灯），4颗5W泛光LED；后向4颗5W泛光LED；所有光源光强亮度连续可调
升降高度	0-250mm（不含车身高度）
主控器
主控方式	笔记本或者平板电脑兼容有线和无线控制方式

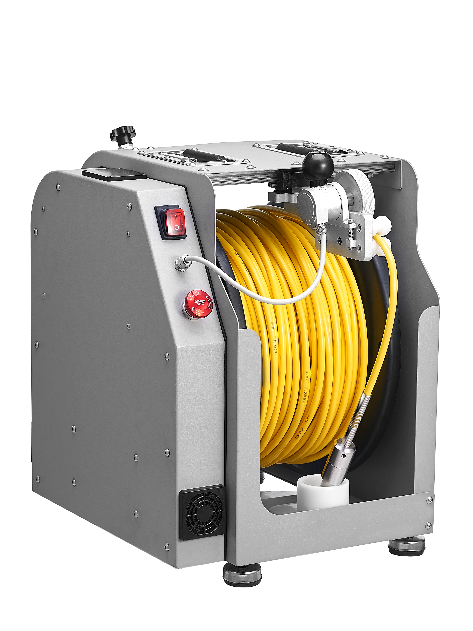

绕线盘
计数	±0.1mm高精度编码器计数
收放线/安全措施	电动电缆盘，电机驱动自动收放线，并且具备手动收线放线的功能/配置紧急停止按钮
移动方式	两个固定轮和两个万向轮，带刹车装置（手动版以软胶垫方式触地）
供电方式	220V，50Hz民用电和移动电池
线缆	2芯线缆，外径8mm，320kg抗拉力
自动排线	多层自动排线（手动版为手动排线）
外形尺寸	570×380×490mm（手动版325mmX480mmX460mm）
重量	35kg（手动版26kg）

DR-800D （手动）标准配置：
