一、产品概述
无功补偿电容器是满足电力系统无功平衡的重要设备。近年来无功问题得到了电业部门的普遍重视,无功补偿成套装置已大量投入配电网运行。电能供给要求系统有功与无功实时平衡。因此,无功补偿装置应满足自动跟踪、实时补偿的要求,这就不可避免地要频繁投、切无功补偿电容器组。电容器组的投、切操作,就会产生过电流与过电压冲击,引起电容器损坏。为保证设备的可靠性,早期发现电容器缺陷,避免故障扩大,需要定期进行检测。而在现场电容器都是成组并联的,传统方法是将电容汇流排拆除,然后用老式电容表进行测量,由于电容器组是由几十至上百个小电容器组成,要拆线测量电容量的工作量很大,而且经常拆线会使得螺丝滑牙或没有上紧而留下安全隐患,也容易造成电容的二次损坏。因此,非常期望有一种测试仪器不用拆线就能测量各个小电容器的电容量,减轻检修人员的负担,提高检修工作的效率,提高配电网运行的安全性。
针对现场的实际情况,我公司经过攻关,最终研制出一种利用新试验方法进行测量的仪器电容电感测试仪。该仪器可以在不拆线的状态下,测量成组并联电容器的单个电容器,同时也能够测量各种电抗器的电感,本仪器还能测量工频状况下的电流,该仪器接线方便,操作简单,减轻了检修人员的工作负担,大大提高了现场的测试效率,为电网的正常运行提供了安全保障。
二、注意事项
1、使用本仪器前一定要认真阅读本操作说明书,并检查接线无误、接地良好。
2、本仪器在室内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓的环境。
3、仪器应避免剧烈振动。
4、仪器的维修、护理和调整应由专业人员进行。
5、高精度钳形CT为本仪器测量的关键部件,受损后对测试数据有很大的影响,在使用过程中需谨慎,要轻拿轻放,不能从高空掉落或者摔、碰、挤、压。
6、在测量完毕并退出测量状态后,关闭仪器电源,方可将接线拆除。
7、钳形CT航空插头接到仪器面板“电流”航空插座端,钳形CT夹在与红测试钳相连母线的电容引入端,连线时要注意电流钳上标有“→”的一端朝向电容方向夹在电容器引入端上,否则测试的相位角不正确。选择自动测试时电流钳接入方向必须正确,否则所测出的试品类型不正确。
三、功能特点
1、多用途,多数据:本仪器可在不拆线情况下测量成组并联电容器的单个电容(单相电容及三相电容均能测量),同时本仪器也能测量各种电抗器的电感量,还可以做为工频电流测试仪使用,一机三用,满足现场的多种使用要求。测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、容量、功率、频率、阻抗、相位角等数据,以便更好的分析试品的品质。
2、更加直观的人机交互:仪器采用240*128彩色液晶带背光的液晶显示屏,白天夜间均能清晰观察,中文菜单提示,操作简便。
3、不掉电时钟和日期显示。
4、不掉电数据存储:可存储50组测试数据。
5、热敏打印机:打印输出,快速、静音。
6、过流保护功能:电源输出短路不会损坏仪器。
7、自动测量功能:能自动识别试品类型(电容、电感、电阻)。
四、技术指标
输出电压:~2V,~20V(自动选择)
输出电流: ≤20A
测量范围: 电容:0.1uF~4000uF
电感:0.1mH~50H
电阻:50mΩ-20000Ω
电流:1mA~20A
电压: 0~AC25V
容量:0~20,000 kvar
测量精度 : 电容:±(1%+5字)
电感:±(1%+5字)
电流:±(1%+5字)
电压:±(1%+5字)
容量:±(1%+5字)
分 辨 率: 电压:0.1mV
电流:0.1mA
电容:0.1nF
电感:0. 1mH
五、使用条件
环境温度 -10℃~40℃
环境湿度 ≤80%RH
工作电源 AC220V±10%
电源频率 50±1Hz
仪器功率500W
六、面板介绍

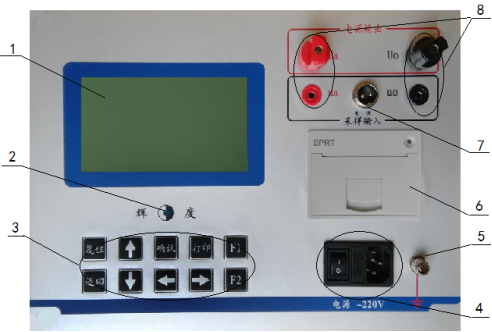

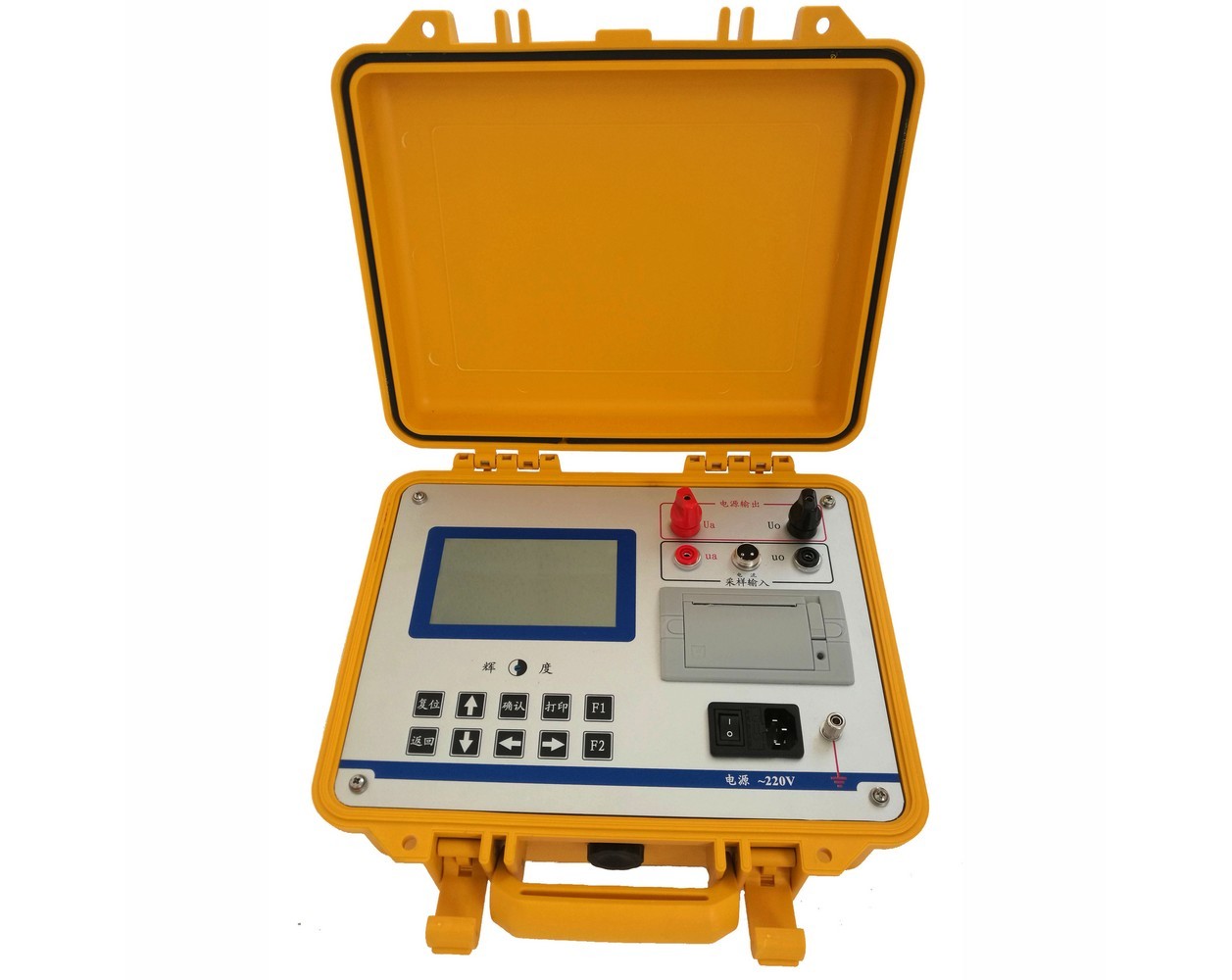

1、液晶屏:240×128点阵彩色液晶屏,带LED背光,显示操作提示及测量数据,更加人性化的交互界面。
2、辉度:调节液晶屏字符辉度。
3、按键
F1、F2功能键:在仪器操作过程中按界面提示表示不同的功能。
复位键:按此键整机复位,回到初始状态。
确认键:请参考本说明书:界面介绍及操作方法。
返回键:请参考本说明书:界面介绍及操作方法。
向上键:向上移动光标,在仪器的使用过程中根据显示屏提示操作。
向下键:向下移动光标,在仪器的使用过程中根据显示屏提示操作。
向左键:向左移动光标,在仪器的使用过程中根据显示屏提示操作。
向右键:向右移动光标,在仪器的使用过程中根据显示屏提示操作。
4、仪器开关与电源插座,整机电源输入接口,接AC220V±10%,50Hz电源,插座带保险。
5、接地柱:用于仪器接地,保护用户人身安全,并且保护仪器。
6、打印机:热敏打印机,输出测试数据。
7、电流输入:电流钳采样信号接入口。
8、Ux、Uo:电源电压输出端(接测试线的粗线);
ux、uo:电压引入端(接测试线的细线);
七、界面介绍与操作方法
1、接线
(1)单相电容的测量

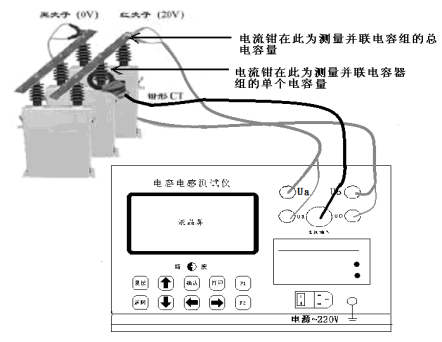

单相电容测试时,将红测试线一端接在Ux、ux上,另一端测试钳接在一条母线上,黑测试线一端接在Uo、uo上,另一端接在另一条母线上。钳形CT注意方向。
图7-1
如果电容器组有多个单相电容需要测试,可以再测试完第一个电容值后按返回键,电压测试线不用动,直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试,这样可大大的提高测试速度,这才是本仪器的最大特色。
(2)三相△型电容的测量

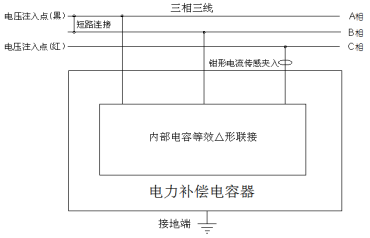

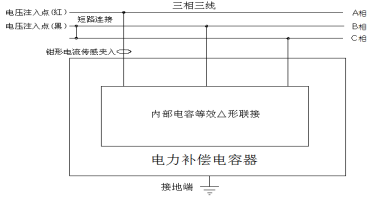

图7-2为三相△形AB相测量接线方法,测量线由仪器测量输出端按颜色对应插好,将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上,短接BC相,然后将电流测量线插在仪器接口上拧紧、钳形CT应套在高压电容器组A相引线上方可测量,完成后转下一相接线。
图7-2

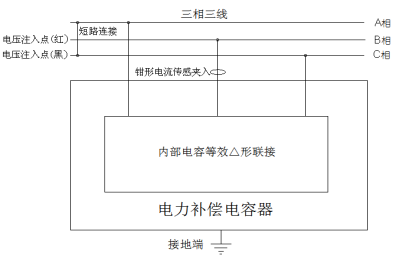

图7-3为三相△形BC相测量接线方法,测量线由仪器测量输出端按颜色对应插好,将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上,短接AC相,然后将电流测量线插在仪器接口上拧紧、钳形CT应套在高压电容器组B相引线上方可测量,完成后转下一相接线。
图7-3
图7-4为三相△形CA相测量接线方法,测量线由仪器测量输出端按颜色对应插好,将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上,短接AB相,然后将电流测量线插在仪器接口上拧紧、钳形CT应套在高压电容器组C相引线上方可测量,完成后可计算三相电容器总电容量。
图7-4
(3)三相Y型电容的测量:

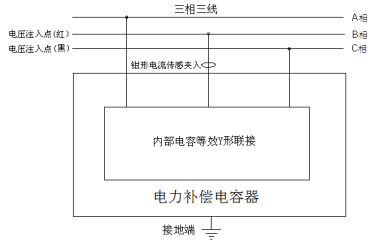

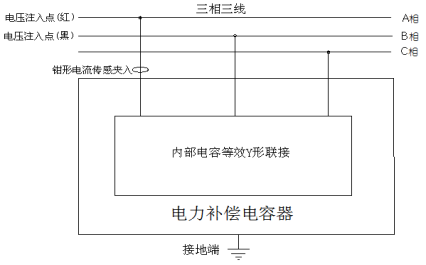

图7-5为三相Y形AB相测量接线方法,测量线由仪器测量输出端按颜色对应插好,将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上,然后将电流测量线插在仪器接口上拧紧、钳形CT应套在高压电容器组A相引线上方可测量,完成后转下一相接线。
图7-5
图7-6为三相Y形BC相测量接线方法,测量线由仪器测量输出端按颜色对应插好,将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上,然后将电流测量线插在仪器接口上拧紧、钳形CT应套在高压电容器组B相引线上方可测量,完成后转下一相接线。
图7-6

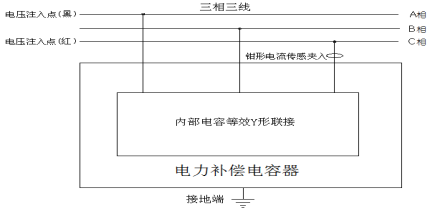

图7-7为三相Y形CA相测量接线方法,测量线由仪器测量输出端按颜色对应插好,将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上,然后将电流测量线插在仪器接口上拧紧、钳形CT应套在高压电容器组C相引线上方可测量,完成后转下一相接线。
图7-7
(4)三相Yn型电容的测量:

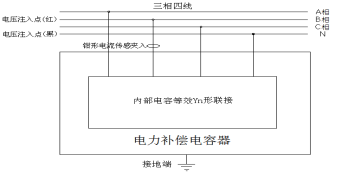

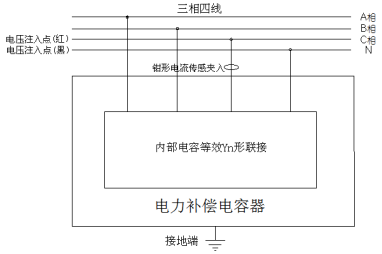

图7-8为三相四线Yn形An相测量接线方法,测量线由仪器测量输出端按颜色对应插好,将红色夹子夹在母线排A相上、黑色夹子夹在N线上,然后将电流测量线插在仪器接口上拧紧、钳形CT应套在高压电容器组A相引线上方可测量,完成后转下一相接线。
图7-8
图7-9为三相四线Yn形Bn相测量接线方法,测量线由仪器测量输出端按颜色对应插好,将红色夹子夹在母线排B相上、黑色夹子夹在N线上,然后将电流测量线插在仪器接口上拧紧、钳形CT应套在高压电容器组B相引线上方可测量,完成后转下一相接线。
图7-9

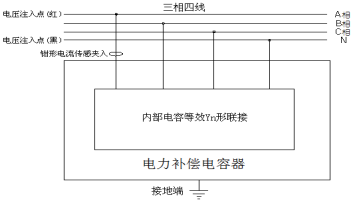

图7-10为三相四线Yn形Cn相测量接线方法,测量线由仪器测量输出端按颜色对应插好,将红色夹子夹在母线排C相上、黑色夹子夹在N线上,然后将电流测量线插在仪器接口上拧紧、钳形CT应套在高压电容器组C相引线上方可测量,完成后可计算三相电容器总电容量。
图7-10
(5)三相III型电容的测量:

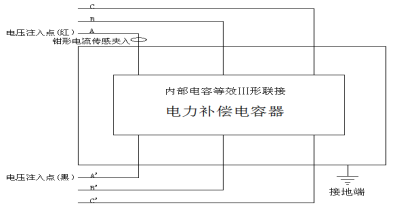

图7-11为三相Ⅲ形A相测量接线方法,测量线由仪器测量输出端按颜色对应插好,将红色夹子夹在母线排A相上、黑色夹子夹在A’线上,然后将电流测量线插在仪器接口上拧紧、钳形CT应套在高压电容器组A相引线上方可测量,完成后转下一相接线。B、C相连线方式相同。
图7-11
Ⅲ形联接被试电容接线图
(6)电抗器电感的测量:

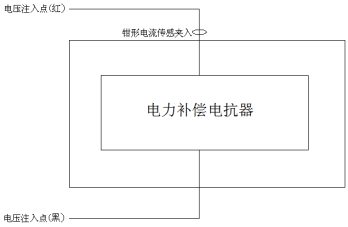

图7-12为电感电抗测量接线方法,测量线由仪器测量输出端按颜色对应插好,将红色夹子夹在母线排一端上、黑色夹子夹在另一端上,然后将电流测量线插在仪器接口上拧紧、钳形CT应套在电抗器引线上方可测量,完成后转下一接线。
图7-12
2、操作介绍
(1)开机

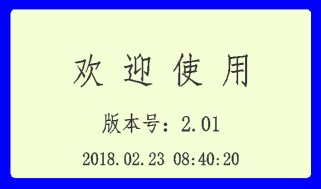

按要求接好测试线及电源线后,打开电源开关,液晶显示开机界面,如下图所示:

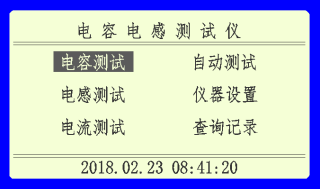

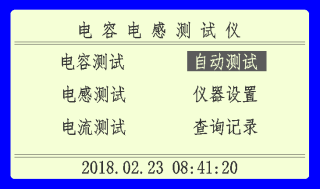

延时两三秒钟后液晶显示主菜单,如下图所示:
(2)单相电容的测试
在主菜单画面下,按↑↓键,选择电容测试后,按确认键,进入电容测量设定画面,如下图所示:

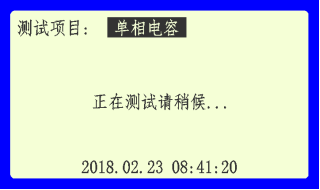

按↑↓键选择单相电容,按确认键开始测试,屏幕显示如下图:

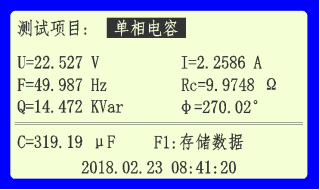

经过几秒钟时间,显示测试结果如下图所示:

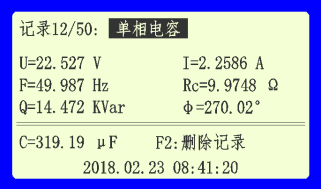

如需打印数据,请按打印键,存储数据请按F1键,如果还需测量同相电压下的其他单相电容,可按返回键返回电容测试界面,将电流钳夹到被测电容上,按确认键重新测量。
(3)三相电容的测试

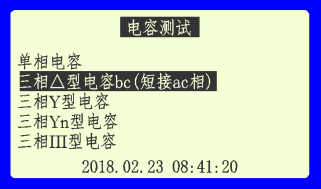

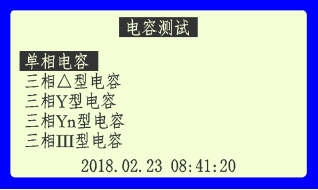

进入电容测试界面:

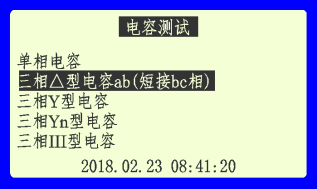

在该界面,请按↑↓键选择被测三相电容类型,此时屏幕会根据三相类型显示当前需要测试哪一相,请根据所选择的相接线。
以三相△型电容测试为例,请按↑↓键选择三相△型电容:

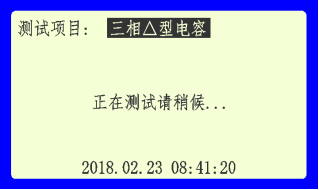

此时,屏幕会显示:“三相△型电容ab(短接bc相)”测试线红测试夹应夹在A相母线上,测试线黑测试夹应夹在B相母线上,短接BC相。电流钳夹在a相电容输入端,注意电流钳的方向,测试线输入端分别与对应的接线柱相接,连接好后,按确认键进行该步测试,界面显示如下:

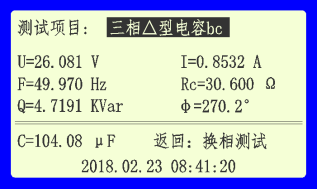

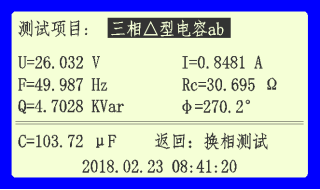

稍后显示测试结果如下图所示(此为测试三相△型电容ab相的结果):
按返回键返到电容选择界面,屏幕显示界面改变如下:
将测试线测试夹分别夹在B相和C相上,短接AC相。电流钳夹在b相电容输入端,注意方向。按确认键进行测试,测试结果显示如下图:
按返回键返回到电容选择界面,屏幕显示界面改变如下:

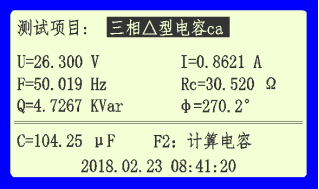

将测试线测试夹分别夹在C相和A相上,电流钳夹在c相电容输入端,注意方向。按确认键进行测试,测试结果显示如下图:

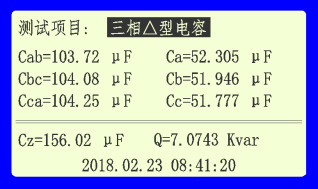

此时按F2键计算各单相电容量及总电容量,计算完成后结果显示如下图:
存储数据请按F1键,打印数据请按打印键,按返回键返回电容测试界面。按返回键或复位键可回到主菜单。
其他连接类型的三相电容测试方法与上类同,此处不再赘述。
(4)电感测试

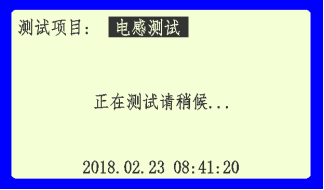

如需电感测试,接好测试线后,可在主菜单画面下,按↑↓键,选择电感测试后,按确认键进行测试显示如下:

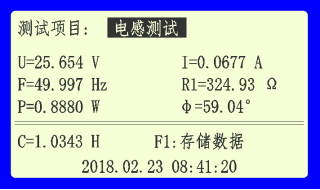

稍后显示测试数据如下 :
如果不知试品类型,可选择自动测试方式进行测试.
选择自动测试时电流钳接入方向必须正确,否则所测出的试品类型不正确。
(5)其他测试
(电流测试、自动测试和以上测试类同,不在重复介绍) 。
(6)仪器设置
★电压设置
在进行电容测试时,如需要正确测量电容的容量(千乏数),一定要选择合适的电压等级。

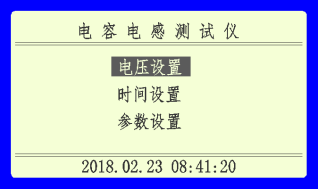

具体操作如下:在主菜单下选择仪器设置,进入下图界面,

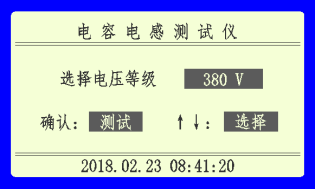

选择电压设置,按确认键进入显示如下:
按↑↓键选择正确的电压等级,按确认键确认所选电压等级并退出到上一级菜单。
★时间设置

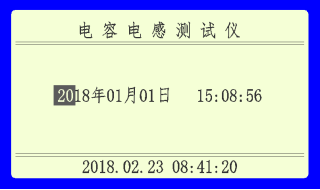

如果需要设置时间可在主菜单下选择仪器设置→时间设置进入下级菜单,如下图所示。按确认键进入设置界面如下:
按←→改变光标前后位置,按↑↓键改变光标处当前值的大小,设置完成可按复位键保存并返回主菜单。
★参数设置
参数设置为出厂校准时设置,建议客户不得改变其设置数据,否则会造成测试数据的不准。如果需要重新更改,必须在本公司技术人员指导下进行,并且先要记录下更改前的设定值,以便设置失败时能够恢复初始值。
(7)查询记录
如果想查询已存储的记录,可在主菜单下选择查询记录,按确认键进入显示如下:
按↑↓键查询所需记录,按打印键可打印当前记录,如果要删除记录,可按F2键进行删除,删除完成后所有记录均清零。按返回键或复位键可返回主菜单。
八、测试数据中各符号的含义:
⑴、I:被测电容(抗)器的电流有效值,单位为A(安培);
⑵、U:被测电容(抗)器的电压有效值,单位为V(伏特);
⑶、P:被测电容(抗)器的有功功率有效值,单位为W(瓦);
⑷、F:输出电源的当前频率,单位为Hz(赫兹);
⑸、Rc:被测电容器的容抗,单位为Ω(欧姆);
⑹、Rl:被测电抗器的感抗,单位为Ω(欧姆);
⑺、Rz:被测试品的阻抗,单位为Ω(欧姆);
⑻、C:被测试电容器的电容值,单位为uF(微法);
⑼、Cab:被测三相电容器的AB相电容值,单位为uF(微法);
⑽、Cbc:被测三相电容器的BC相电容值,单位为uF(微法);
⑾、Cca:被测三相电容器的CA相电容值,单位为uF(微法);
⑿、Ca:被测三相电容器的A相电容值,单位为uF(微法);
⒀、Cb:被测三相电容器的B相电容值,单位为uF(微法);
⒁、Cc:被测三相电容器的C相电容值,单位为uF(微法);
⒂、Cz:被测三相电容器总的电容值,单位为uF(微法);
⒃、L:被测电抗器的当前测量电感值,单位为H(亨);
⒄、Ф:被测试品的电压与电流之间的相位角,单位为o(度)
(18)、Q:被测电容器的容量,单位Kvar或Mvar
(19)、R:被测试品的电阻值,单位为Ω(欧姆);
九、产品成套性:
部 件 |
数量 |
部 件 |
数量 |
电容电感测试仪主机 |
1台 |
钳形电流CT |
1个 |
测试线 |
1套 |
打印纸 |
2卷 |
仪器电源线 |
1根 |
保险管 |
2个 |
仪器使用说明书 |
1本 |
产品出厂合格证 |
1张 |
保修卡 |
1张 |
装箱单 |
1张 |
接地线 |
1条 |
|
|
用户收到仪器后,按照仪器的成套说明,开箱检查是否相符,核对上述内容,若发生缺少,请立即与本公司联系。
我们严格执行《售后服务承诺书》,我们深信优质、系统、全面、快捷的服务是事业发展的基础。经过多年的不断探索和进取,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务!
