一、技术背景
随着电力系统不断发展,电力设备更新换代越来越快,在对变电站内继电保护及安全自动装置的基建、大修、改造后,因施工过程中,或者由于电缆的绝缘老化问题,造成继电保护用电压互感器的二次回路接地不满足要求,直接或者间接引发继电保护装置误动,造成开关跳闸的事故时常发生,从而造成电网的安全稳定运行水平下降,使用户的用电供电可靠性受到影响。
并且由于二次回路接地不满足要求易被忽视且不易检查,一旦发生事故,处理过程复杂,处理时间长,严重影响售电量。电压互感器在电力系统中将一次的高电压按一定的变比降成100V或者更低等级的标准二次电压,供继电保护,测控及计量仪表等使用,因此它的准确性,直接决定了继电保护等装置动作的准确性及计量的准确性。在实际使用中为了保证人身和设备的安全,变电站或电厂的电压互感器二次回路必须有接地,且必须一点接地。当电压互感器二次回路存在两点或多点接地时,如果系统发生接地故障,变电站地网将流过很大的故障电流,该电流流过N600线时,根据欧姆定律U = I*R, 此时N600线几处接地点会 出现较大的电位差,造成中性点的电压相位偏移,影响保护装置对电压的准确测量,可能导致距离保护,零序方向保护拒动或误动。
鉴于连续发生了多起保护用电压互感器二次回路多点接地引起的220KV 及以上保护误动事件,为了防止此类事件再次发生,国网十八项反事故措施和南方电网电力调度通信中心明确要求执行反事故措施.
反事故措施中的明确要求,能大幅的减少电压互感器二次回路两点或者多点接地造成的事故。 但是存在以下问题:
1、PT二次N600接地线电流值测试要求每半年开展一次,若期间出现多点接地,PT(电压互感器)二次接地线电流值发生变化的情况,需等到下一次测试时方能发现,存在监视死区。
2、现场运行测试人员不经常开展此类工作,在测试时有可能由于不熟悉工作地点情况及测试方法不当,导致测试结果不准确。
本公司研究开发一种PT二次多点接地在线监测装置,能够实现实时监测PT(电压互感器)二次多点接地状况,直接通过液晶面板读取数据,,同时实现N600接地线电流越限及突变告警,在PT二次接地线电流异常时及时发出告警信号。产品在现场应用取得良好效果,可为变电站常规开展的PT(电压互感器二次)多点接地测试工作节省大量工作量,并提高设备监视效率。
二、产品功能
根据反事故措施要求,结合实际情况,本装置需要具备以下几个功能:
1、对流过 PT二次的多点接地状况进行测量、监视。采集信号方式采用开口电流钳。电流采样精度要求为mA级。
2、集成一块简单的液晶面板,实时显示监测状态。
3、在监测到PT(电压互感器)二次多点接地状况突变时,发出报警信号,用于外接站内测控装置信号。
4、当监测到PT(电压互感器)二次多点接地状况在一定时间内(可设置),累计到一定能数量的变化时(可设置),发出报警信号,用于外接站内测控装置信号。

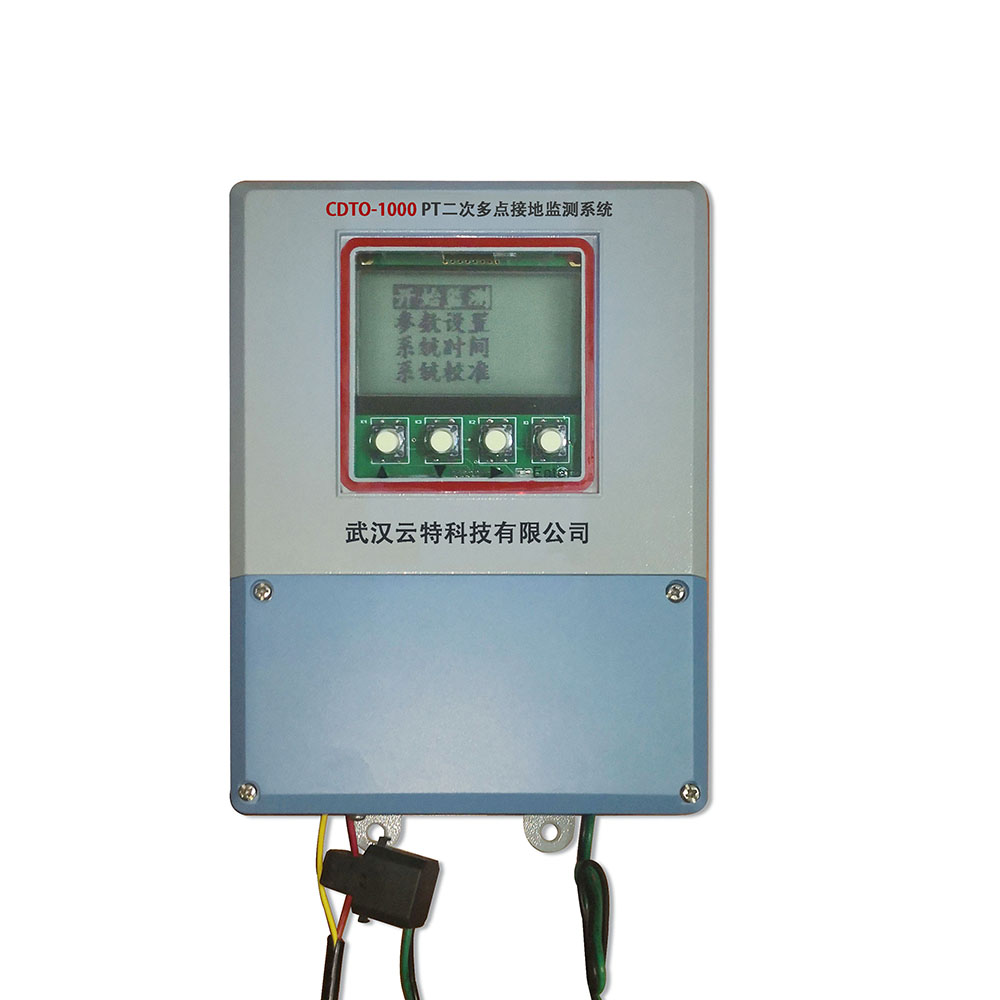

PT二次多点接地监测系统 装置实物图如下:
三、总结
本装置实现PT二次多点接地监测系统的实时监测,具有安装简单,功能实用,能够准确监测 PT二次的绝缘状况,具有越限报警和突变报警的功能。替代过去人工检测的方法,大幅提高了检测的准确性,实时性。本装置避免了过去每半年人工检测一次,存在检测死区的问题。由装置来代替人工检测,大幅度提高了检测效率,节约了人力资源。
