一、概要说明

　　电力系统中的试验现场，由于停电检修或者新建变电站未能投运，都会造成现场试验缺少试验所用的工频电源，为满足现场试验的需要，经常会使用发电机发电来供电，自带发电机发电往往发出的电压不稳，频率也不一定是纯正50HZ正弦波，而许多试验仪器对电源电压稳定性及频率要求较高。电压不稳，频率不是50HZ等都会造成试验结果不准确，甚至仪器因电源不稳被损坏。即使在变电站有电的情况下，有时现场取电也比较麻烦，要布较长电缆、需要接线、测试点离取电点距离较远、电缆不够长以及现场工作电源受各种因素干扰造成严重的谐波等原因，同样会影响工作效率及试验的准确性。为此，我们为了适应电力系统现场实际工作的需要，研制了一款大容量便携式工频试验电源，本电源采用大容量锂电池组为供电电源，经逆变器转换输出纯50HZ正弦波，电压为稳定的交流220V，不但解决了现场试验所需电源，同时还可作为其他野外作业的备用电源。

　　二、性能特点

　　1、高性能、带载能力强:本电源采用美国先进逆变技术，供电质量高，适应各种负载，比如马达、空调、电钻、日光灯、气体灯等家电设备，通信设备，工业设备。

　　2、高可靠:采用先进技术和冗余设计，并配置工频变压器,由CPU控制，选用优质元器件精心制造，性能稳定，可靠性高。

　　3、保护完善:具有输入过欠压保护;输出过载、过流、短路保护;整机过温保护等，可以抗拒大电流启动负载冲击。

　　4、界面友好:LCD/LED显示:工作状态、市电电压、输出电压，电池电压、频率、负载率、故障等信息清晰明了;并且有声光故障报警、指示故障等功能。

　　5、操作简单:智能开关机，自动化程度高，操作方便。

　　6、充电能力强:机内装有自控充电技术的大电流充电器，充电速度快，浮充电压稳定。三阶段充电(恒流充电(恒流阶段) → 恒压充电 (恒压阶段) → 浮充 (恒压阶段)) ，从而有效保护电池组。

　　7、结构简洁:机内功能部件采用模块化设计，结构简洁，维护方便。

　　8、效率高,节能:空载电流小,在没有负载情况下节约能源。

　　9、智能电池管理:智能电池监测管理系统，加强电池监测，延长电池寿命和利用率。直流供电电路下限保护设计，当直流电源低于保护电压，逆变器将自动关闭。

　　三、本机的工作原理示意图

　　工频电压输出原理：

　　四、技术参数

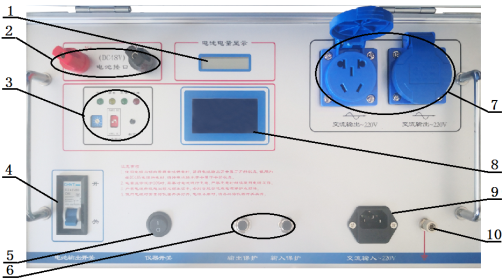

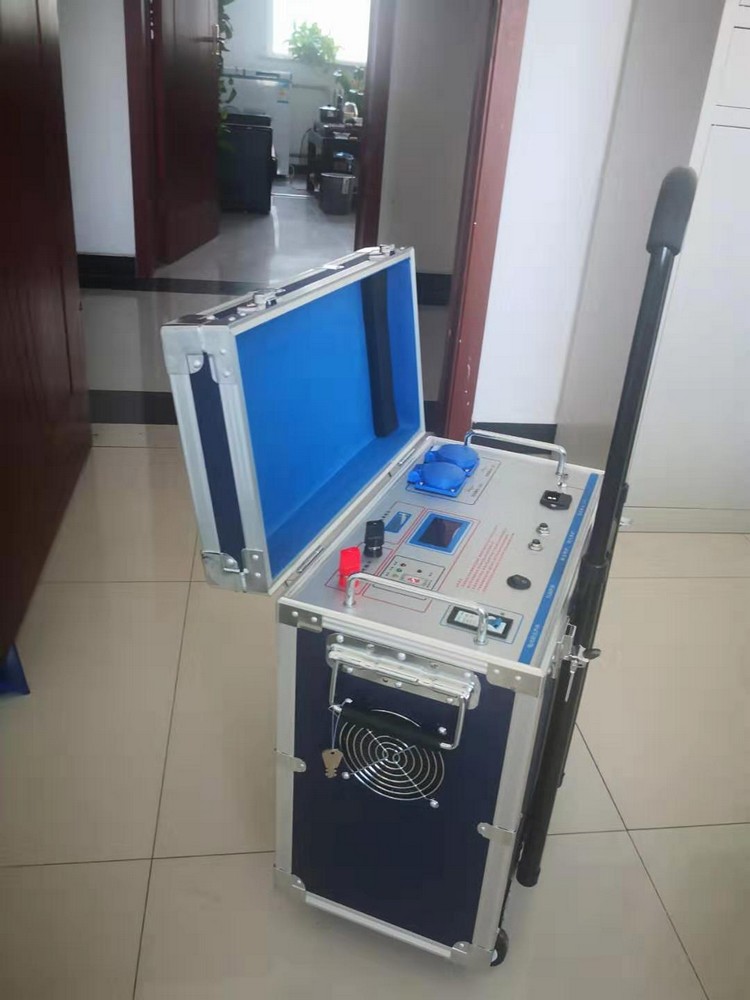

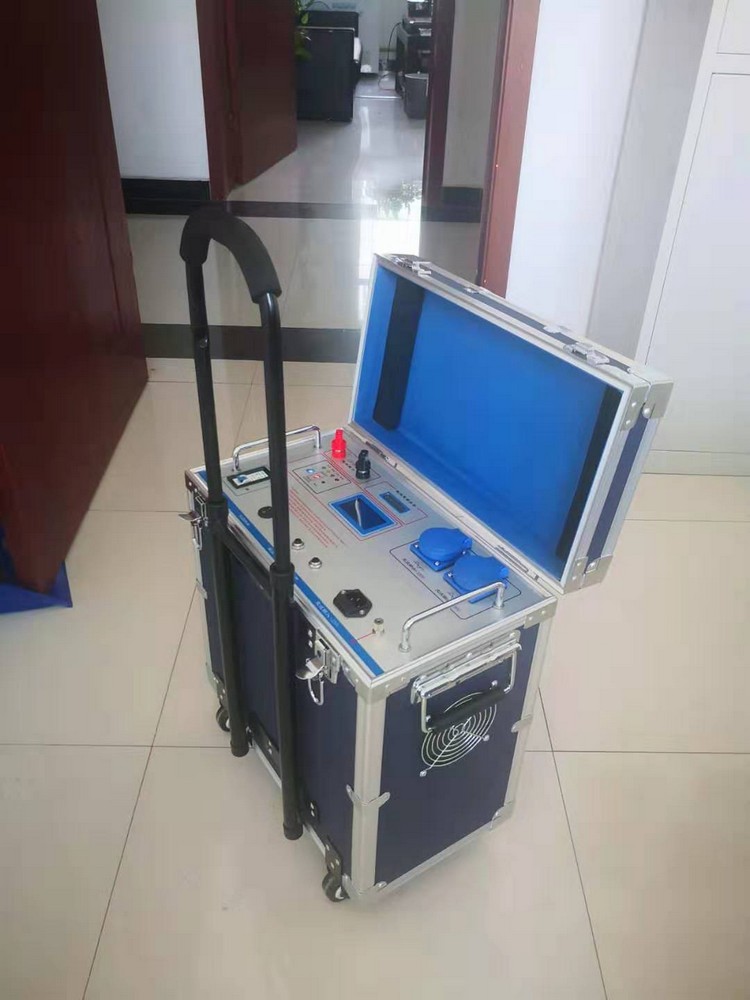

　　五、系统介绍

　　1、电池电量显示：显示仪器电池剩余电量。

　　2、电池接口(DC48V)：备用接口，当需要扩展电池容量时，可外接备用电池箱(选配)。

　　3、控制及指示：

　　市电：绿色指示灯亮表示在交流供电模式下工作;

　　逆变：黄色指示灯亮表示逆变工作正在正常进行;

　　充电：绿色指示灯亮表示在给电池充电;

　　故障：红色指示灯亮表示逆变器故障。

　　切换开关：可以切换输出工作模式：50HZ/60HZ,AC/DC。

　　翻页：轻轻按一下，可以翻页，可以开背光。

　　50HZ/60HZ：切换输出频率(通常为50HZ，如无特殊需要，请勿改动)。

　　AC/DC：切换工作模式(通常为AC，如无特殊需要，请勿改动)。

　　4、电池输出开关：主回路开关，接通和断开电池输出的主回路。

　　5、仪器开关：控制回路开关，接通和断开控制、检测等控制回路。

　　6、保护恢复按钮：

　　输出保护：当出现过载、过流、短路等输出保护，排除故障后，按下此按钮，复位仪器。

　　输入保护：过压、欠压保护等输入保护，排除故障后，按下此按钮，复位仪器。

　　7、交流输出接口：输出电源接口，输出交流220V电源。

　　8、液晶屏：显示本机当前工作状态等信息。

　　开机状态下液晶显示内容(循环显示)

　　9、交流输入AC220V：用于给仪器充电，“充电”指示灯亮，表示正在充电，“充电”指示灯灭，表示充电完成。

　　10、接地柱：用于仪器接地，保护人身安全。

　　六、操作说明

　　1、逆变输出：首先打开电池输出开关，然后再打开仪器开关，逆变指示灯变亮，当液晶显示电压输出为~220V时，可插上试验仪器电源线，打开仪器进行试验。

　　2、选配备用电池箱：当需要选用外接备用电池箱时，可将电池输出开关关闭，将外部电池与本电源通过专用连接线接V+接V+，V-接V-，接好后，然后再打开仪器开关，以后操作与1相同。

　　3、内部电池充电：将电源线插到交流输入开关上，打开仪器开关及电池输出开关，充电指示灯亮，开始对内部电池充电;当充电指示灯灭时，充电完成。

　　七、注意事项

　　1、报警提示说明

　　2、确认输入直流电源电压范围是否符合要求即+15% ，电压极性是否正确。

　　3、确认负载设备电压等级，功率应不大于额定输出功率。

　　4、运行环境应在通风良好、温度范围0至45度环境使用，应远离明火源以及日光直射的位置。不能在结露，灰尘环境下运行。在使用过程中有一定的发热量属正常现象、但要保持安装环境的通风散热、干净清洁，特别不能阻塞通风孔。

　　5、确认多功能正弦波逆变器地线可靠连接，线径应符合安全使用条件，连接线尽可能缩短。

　　八、售后服务

　　仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务(收取成本费)。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排最便捷的处理方案。
