一、概述
直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要,我公司利用自身技术优势研制了该款直流电阻测试仪。该仪器采用全新电源技术,具有体积小、重量轻、输出电流大、量程宽、数字显示、内部锂电池供电等特点。整机由单片机控制,自动完成自检、数据处理、显示等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现直阻的快速测量。
二、安全措施
1、使用本仪器前一定要认真阅读本手册。
2、本仪器室内外均可使用,但应避开雨淋、腐蚀气体等场所。
3、避免剧烈振动。
4、对仪器的维修、维护和调整应由专业人员进行。
5、测试完毕后一定要先按复位键,等放电报警声响结束后方可关闭电源,再拆除测试线。
6、测试过程中,禁止移动测试夹和关断供电线路。
三、性能特点
1、整机由高速单片机控制,自动化程度高,操作简便。
2、采用全新电源技术,电流档位多,测量范围宽,可根据负载自动选择测试电流。
3、锂离子电池供电,便于现场操作。
4、保护功能完善,性能更可靠。
5、具有放电声响报警,放电指示清晰,减少误操作。
6、不掉电时钟及不掉电存储器,可永久保存数据。
7、热敏打印机,高速、静音。
四、技术指标
1、输出电流:自动、10A、5A、1A、200mA、40mA、<5mA。
2、量程:100Ω~100kΩ (<5mA档)
0.3Ω~500Ω(40mA档)
0.1Ω~100Ω (200mA档)
0.06Ω~20Ω(1A档)
0.03Ω~3.2Ω(5A档)
0~1.6Ω(10A档)
0~100KΩ(自动档)
3、准确度:0.2%
4、分辨率: 0.1μΩ
5、工作温度:-10~40℃
6、环境湿度:<80%RH,无结露
五、系统介绍

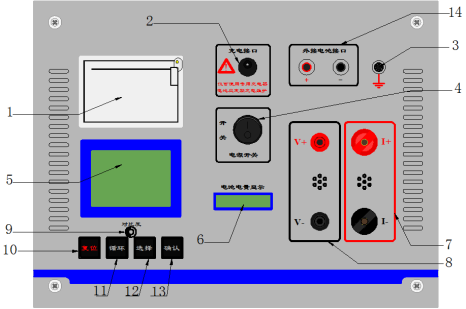

仪器面板见图一
图一
1、打印机:微型打印机,打印输出测试数据;
2、充电接口:仪器内置电池的充电接口(请使用仪器配套的专用充电器);
3、接地柱:仪器接地,保护设备及人身安全;
4、电源开关:执行仪器开机/关机操作;
5、显示屏:128×64点阵液晶显示屏,显示菜单、电流和电阻值等;
6、电量显示:显示仪器电池剩余电量,当选用大电流测试时,显示电量降低很快,停止测试后会迅速恢复,这是因为大电流测量会拉低电池输出电压,断开电流后电量显示又恢复正常,这是正常现象。
7、I+、I-:电流输出端子,红色是正极,黑色是负极
8、V+、V-:电压输入端子,红色是正极,黑色是负极;
9、对比度:可调整显示字符的对比度;
10、复位键:按下此按键本机返回至初始界面。
11、循环键:按此键光标在主菜单循环滚动。
12、选择键:本机复位后,按此键进行测试电流预置;测试完成后,长按此键可打印输出测试数据。
13、确认:输出电流选择完毕后按下此键,由微机控制实现全部测试过程,测试完成后,再次按下该键,进行重新测试,以便得到更加稳定准确的测试数据。
14、外接电池接口:如果需要连续长时间使用,避免仪器内部电池容量达不到需求,可选配单独的电池箱,此处为预留接口。(注意:用户切勿自主配备电池箱,以免参数不匹配造成对仪器的损坏。)
六、测试与操作方法
1、接线

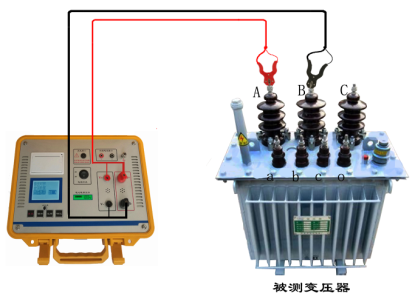

单相测量法,见下图:
将红色测试线的插片接到I+上, 插杆接到V+上,测试钳接到试品一端,
将黑色测试线的插片接到I-上,插杆接到V-上,测试钳接到试品另一端。
图二
2、开机、测试、打印
开机后屏幕显示如下图:
◆选择电流:按循环键光标可在修改时钟、查询数据、选择电流之间循环移动。将光标移至选择电流后,按选择键可滚动显示不同的待选测试电流值(自动、10A、5A、1A、200mA、40mA、<5mA)。
◆测试:选定测试电流后,按确认键可启动测量。在上图界面中光标不论在任何位置,按确认键均可启动测量。
启动测量后屏幕显示“正在充电”。
稍后显示“正在测试…”。
几秒后,就会显示所测阻值,如下图:
当选择自动测试时,仪器会根据试品情况自动选择合适的电流进行测试。
◆打印:显示测试结果后,长按选择键可打印测试结果。
◆结束测试:测试完毕后,按复位键,仪器停止输出电流,屏幕恢复初始状态,放电报警声响起。等放电报警声结束后,方可重新接线进行下次测量,或关断电源后拆下测试线与电源线结束测量。
(注意:应先按复位键,等待放电报警声音结束以后,再断电拆线,否则将有可能导致人员触电。)
3、时间设置
在开机界面中,按循环键将光标移动到修改时钟,如下图:
按选择键可进入时钟修改和查询界面,如下图:
在上图中,按循环键可将光标在各个日期数据之间移动,按选择键减小数据,按确认键增加数据,按复位键保存并退出。
4、数据查询
在开机状态下按循环键将光标移动到查询数据菜单,然后按选择键进入数据查询数据界面。
此时按选择键上翻记录,按确认键下翻记录,按复位键退出查询界面。
七、仪器自检
如果用户使用过程中,怀疑仪器故障,或怀疑测试结果不准确,可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图:

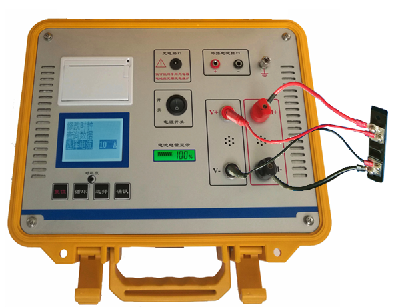

将标准电阻接至仪器的接线柱上,如下图:
按照正常测试步骤测试标准电阻的阻值,测试结果若与标准电阻上标明的阻值相符,说明仪器状态正常,可以继续使用。
八、电池充电说明
当仪器长时间不用或使用一段时间后,都会造成电量不足,需要重新对仪器电池进行充电。充电时插上配套充电器,此时充电器上指示灯变为红灯,开始对仪器电池进行充电。当充电指示灯变为绿灯时说明电池充电完成,这时可以拔掉充电器。
注意:由于锂电池特性,在严重亏电时仍不充电,会造成电池不可逆的损坏,请使用者及时充电,如果由于严重亏电造成的电池损坏,属于人为原因,本公司不负责免费更换。
九、注意事项
1、连接测试夹与连接接地线时,要注意接触端长期裸露在空气中,表面覆盖了一层氧化膜,该氧化膜可能造成测量结果不稳定或不准确,所以在接线时要注意清理氧化膜,或者测试夹与引出端连接好后,用力的扭动几下测试夹以划破氧化膜保证连接良好。
2、测试完成后,拆线前,一定要按复位键等放电结束后,报警声停止,关断电源后,再进行拆线。
3、在测量无载调压变压器,倒分接开关前一定要按复位键,放电结束后,报警声停止,方可切换分接点。
4、有载调压的变压器测量高压侧绕阻电阻时,无需复位放电,可直接切换分接开关。切换分接开关后,为保证测试数据快速稳定,按确认键重新测试。
5、选择电流时要参考该档位所适用的量程,不要超量程和欠量程使用。超量程时,由于电流达不到预设值,仪器一直处在“正在充电”状态。欠量程时,对测试数据精度影响较大,选择适合的输出电流进行测试,是保证测试数据准确稳定的基础。
6、用户应及时为仪器充电(至少每月为仪器充电一次),否则在严重亏电时仍不充电,会造成电池不可逆的损坏,缩短电池的使用寿命,影响仪器的正常使用。
7、测试过程中如果出现突然自动关机时可能是由于电量不足造成的,这时需要连接充电器进行充电或设置5A以下输出电流应急测试。
十、仪器成套性
名称 |
数量 |
直流电阻测试仪主机 |
一台 |
专用测试线 |
一套 |
专用充电器 |
一套 |
打 印 纸 |
两卷 |
接 地 线 |
一条 |
标 准 电 阻 |
一个 |
使用说明书 |
一本 |
装 箱 单 |
一张 |
合 格 证 |
一张 |
保 修 单 |
一张 |
十一、售后服务
仪器自购买之日起壹年内,属于产品质量问题免费维修,终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障,我司提供终身维修服务(收取成本费)。如发现仪器有不正常情况或故障请与公司及时联系,以便为您安排最便捷的处理方案。
