一、概述

　　直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了该款直流电阻测试仪。该仪器具有体积小、重量轻、携带方便、输出电流大、量程宽、内部锂电池供电等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电提示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。

　　二、安全措施

　　1、使用本仪器前一定要认真阅读本手册。

　　2、操作者应具备一般电气设备或仪器的使用常识。

　　3、本仪器室内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

　　4、避免剧烈振动。

　　5、对仪器的维修、维护和调整应由专业人员进行。

　　6、测试完毕后一定要先按复位键，等放电报警声响结束后，方可关闭电源，再拆除测试线。

　　7、测试过程中，禁止移动测试夹和关断供电线路。

　　三、性能特点

　　1、体积小，重量轻，方便携带。

　　2、整机由高速单片机控制，自动化程度高，操作简便。

　　3、采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择测试电流。

　　4、保护功能完善，性能更可靠。

　　5、具有放电声响报警，放电指示清晰，减少误操作。

　　6、不掉电时钟及不掉电存储器，可永久保存数据，存储数据可达上千条。

　　7、智能化功率管理技术，有效减轻仪器内部发热，节约能源。

　　四、技术指标

　　1、输出电流：10A、5A、1A、200mA、40mA、<5mA、自动档。

　　2、量程：100Ω～100kΩ (<5mA档)

　　0.3Ω～200Ω(40mA档)

　　0.1Ω～40Ω(200mA档)

　　0.06Ω～5Ω(1A档)

　　0.03Ω～1Ω(5A档)

　　0～0.2Ω(10A档)

　　0～100kΩ (自动档)

　　3、准确度：0.2%

　　4、分辨率： 0.1μΩ

　　5、工作温度：-10～40℃

　　6、环境湿度：<80%RH，无结露

　　7、体积：长230mm宽150mm高80mm

　　五、系统介绍

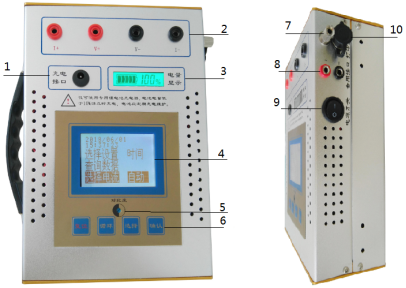

　　仪器面板见图一

　　图一

　　1、充电接口：为仪器内置电池的充电端口。

　　2、I+、I-：电流输出端子，红色是正极，黑色是负极。

　　V+、V-：电压输入端子，红色是正极，黑色是负极。

　　3、电量显示：显示电池剩余电量(如果外接备用电池时显示备用电池电量)。(当选用大电流测试时，显示电量降低很快，停止测试后会迅速恢复，这是因为大电流测量会拉低电池输出电压，断开电流后电量显示又恢复正常，这是正常现象。)

　　4、显示器:128*64点阵液晶显示屏，显示菜单、电流和电阻值等。

　　5、对比度:可调整显示字符的对比度。

　　6、复位键:按下此按键本机处于初始状态，可对输出电流进行预置。

　　循环键:按此键光标在主菜单循环滚动。

　　选择键: 本机复位后，按此键进行电流预置。

　　确认键：输出电流选择完毕后按下此键，自动实现全部测试过程;测试完成后，再次按下该键，进行重新测试，以便得到更加稳定准确的测试数据。

　　7、接地柱：仪器外壳接地，保护设备和人身安全。

　　8、备用电池接口(备用电池可选配)：当需要长时间使用且无法及时

　　充电时，可选配备用电池，此处为预留备用电池接口。(请勿自行配备

　　外置电池，以免参数不匹配对仪器造成损伤。)

　　9、电源开关：执行开机/关机操作。当仪器内置电池电量用尽，使用外接电池时，接通电源即为开机，不用此开关控制开关机。

　　10、外置打印机接口(外置打印机可选配)：如需打印测试数据，可选配外置打印机，此处为预留接口。

　　六、测试与操作方法

　　1、接线

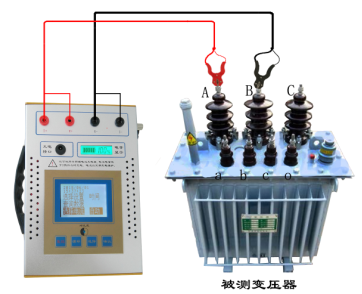

　　采用单相测量方法，测试线的粗线接电流端，细线接电压端，见下图

　　图二

　　2、开机、测试、打印

　　开机后屏幕显示欢迎界面

　　稍后显示初始界面，如下图

　　◆选择电流：按循环键光标可在选择设置、查询数据、选择电流之间循环移动。将光标移至选择电流后，按选择键可滚动显示不同的待选测试电流值(自动、10A、5A、1A、200mA、40mA、<5mA)。

　　◆测试：选定测试电流后，按确认键可启动测量。启动测量后屏幕显示“正在充电”

　　稍后显示“正在测试…”

　　几秒后，就会显示所测阻值，如下图。

　　当选择自动测试时，仪器会根据试品阻值情况自动选择合适的输出电流进行测试。

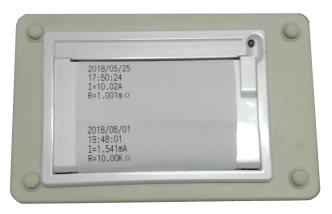

　　◆打印：显示测试结果后，长按选择键可打印测试结果。

　　◆结束测试：测试完毕后，按复位键，仪器电源断开，屏幕恢复初始状态，重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。

　　(注意：应先按复位键，等待放电报警声音结束以后，再断电拆线，否则将有可能导致人员触电。)

　　3、时间设置

　　在开机界面中，按循环键将光标移动到选择设置——时间，如下图：

　　按确认键可进入时钟修改和查询界面，如下图：

　　在上图中，按循环键可将光标在各个日期数据之间移动，按选择键减小数据，按确认键增加数据。修改后按复位保存并退出。

　　4、数据查询

　　开机状态下，按循环键将光标移动到查询数据菜单，然后按确认键进入数据查询。

　　此时，按循环键上翻记录，按确认键下翻记录，按选择键打印当前数据，按复位退出查询界面。

　　七、仪器自检

　　如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图：

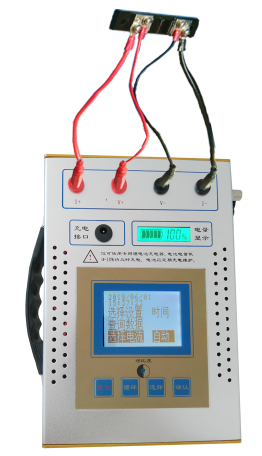

　　将标准电阻接至仪器的接线柱上，如下图：

　　按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。

　　八、电池充电说明

　　当仪器长时间不用或使用一段时间后，都会造成电量不足，需要重新对仪器电池进行充电。充电时插上配套专用充电器，此时充电器上指示灯变为红灯，开始对仪器电池进行充电。当充电指示灯变为绿灯时说明电池充电完成，这时可以拔掉充电器。

　　注意：由于锂电池特性，在严重亏电时仍不充电，会造成电池不可逆的损坏，请使用者及时充电，如果由于严重亏电造成的电池损坏，属于人为原因，本公司不负责免费更换。

　　九、注意事项

　　1、连接测试夹与连接接地线时，要注意接触端长期裸露在空气中，表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证连接良好。

　　2、测试完成后，拆线前，一定要按复位键等放电结束后，报警声停止，关断电源后，再进行拆线。

　　3、在测量无载调压变压器，倒分接线前一定要按复位键，放电结束后，报警声停止，方可切换分接点。

　　4、有载调压的变压器测量高压侧绕阻电阻时，无需复位放电，可直接切换分接开关。切换分接开关后，为保证测试数据快速稳定，按确认键重新测试。

　　5、选择电流时要参考该档位所适用的量程，不要超量程和欠量程使用。超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态。欠量程时，对测试数据精度影响较大，选择适合的输出电流进行测试，是保证测试数据准确稳定的基础。

　　6、用户应及时为仪器充电(至少每月为仪器充电一次)，否则在严重亏电时仍不充电，会造成电池不可逆的损坏，缩短电池的使用寿命，影响仪器的正常使用。

　　7、测试过程中如果出现突然自动关机时可能是由于电量不足造成的，这时需要连接充电器进行充电或5A以下应急测试。

　　十、仪器成套性

　　十一、售后服务

　　仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务(收取成本费)。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排最便捷的处理方案。
