一、概述

　　绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的安全运行。

　　本公司开发生产的三通道直流电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，对有分接的变压器YN联接绕组可同时充电，同时采样，同时测量。对于△和Y型联接的绕组可一次接线，分别测量。测量时间大大缩短。极大的方便了工作人员的使用。

　　二、安全措施

　　1、使用本仪器前一定要认真阅读本手册。

　　2、仪器的操作者应具备一般电气设备或仪器的使用常识。

　　3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

　　4、仪表应避免剧烈振动。

　　5、对仪器的维修、护理和调整应由专业人员进行。

　　6、测试完毕后先关闭电源，再拆除测试线。

　　7、测量无载调压变压器，一定要等放电指示停止后，切换档位。

　　8、在测试过程中，禁止移动测试夹和供电线路。

　　三、性能特点及技术指标

　　1.输出电流及量程：输出电流：0-20A,量程0.5m-2K。

　　注：50以上量程请用0.2A档位测试。

　　2.测试精度: 0.2% 最高分辨度： 0.1。

　　3.仪器采用7寸大屏幕真彩色液晶显示，中文菜单、接线图形提示，操作直观方便。

　　4.对于YN联接绕组的变压器可同时测量(三相同测);对于△和Y联接绕组的变压器可一次接线分别测量(三相分测);可测量YN联接绕组的变压器N相的连接线电阻(零线电阻)。

　　5.可对绕组材质，测量温度进行换算;自动显示三相绕组不平衡率。

　　6.可在测试界面手动调整分接位置。

　　7.具有大容量存储功能，可存储200条测试记录，

　　8.工作电源： AC220V±10﹪;工作温度：﹣10℃～40℃;工作湿度：环境湿度<80%RH

　　9.仪器重量：4㎏。

　　四、系统介绍

　　AC220 电源插座，自带开关及保险仓

　　接地柱：　地线接线端子

　　IA IB IC IO：输出电流端子

　　UA UB UC UD：采样电压端子

　　“▲”、“▼”、“”、“”选择按键。

　　确认键：确认当前选择。

　　取消键：按下此键，菜单返回上一级。

　　复位键：测试完毕或中断工作，按下此键仪器回到初始状态。

　　五、测试与操作方法

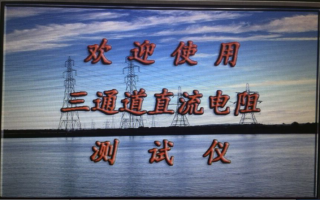

　　开机，屏幕显示如图1

　　图1

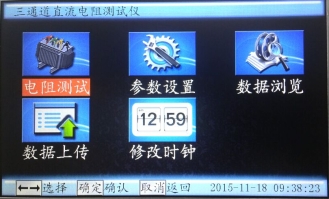

　　仪器自检后进入主菜单，如图2

　　图2

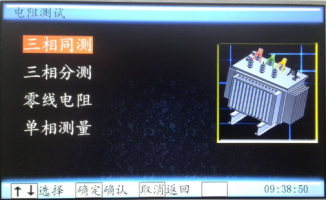

　　1)电阻测试：进入此菜单，如图3,图4

　　图3

　　图4

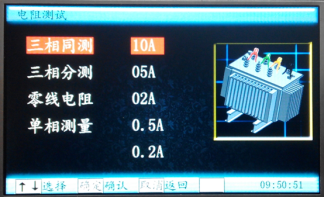

　　按“▲”、“▼”、键可循环选择测量方式，每种测量的接线方式显示在液晶右边，按确定键后，选择测试电流。进入测试界面，

　　1，三相同测，(接线如图标所示)

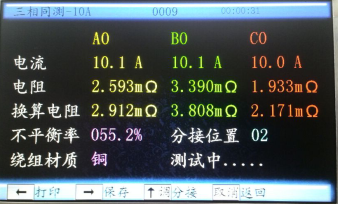

　　三相同测是对于YN联接绕组变压器的测量方式，选择此方式测试结果如5图所示，三相测量电阻、换算温度下电阻、三相不平衡率同时显示。

　　图5

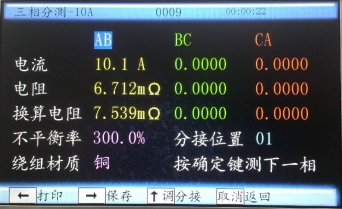

　　2，三相分测，(接线如图标所示)

　　三相同测是对于△和Y联接绕组变压器的测量方式，一次接线AB,BC,CA绕组分别测试。待AB相绕组数据稳定后，按确定键进行BC相绕组测试，待数据稳定后按确定键进行CA相绕组测试。三相测量完毕后，三相测量电阻、换算温度下电阻、三相不平衡率同时显示。选择此方式测试结果如图6所示。

　　图6

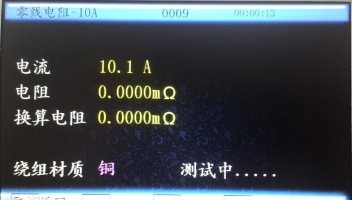

　　3，零线电阻，(接线如图标所示)

　　零线电阻对于YN联接绕组变压器的N相连接线电阻的测量方式，测量零线电阻后，测量结果自动换算进三相同测的测量结果，使三相同测的测量数据更接近单相测试值。选择此方式测试结果如图6所示。

　　图6

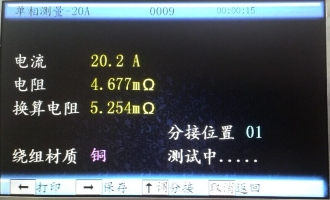

　　4，单相测量，(接线如图标所示)

　　单相测量是能提供最大20A电流的测量方式，选择此方式测试结果如图7所示。

　　图7

　　注：测试感性负载，必须等仪器放电完毕后方可拆除测试线或进行下一次测试

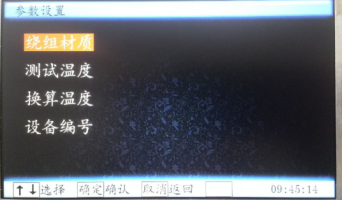

　　2)参数设置：选择此菜单，如图8：

　　图8

　　参数设置可根据试品实际情况输入参数。

　　1.绕组材质：选择此项后，绕组材质：铜—铝。

　　2.绕组温度：指绕组当前的温度，选择此项后，按“▲”、“▼”输入绕组温度。

　　3.换算温度：选择此项后，仪器自动将测试数据换算到此项输入温度。

　　4.设备编号：选择此项后，可输入试品的编号，方便查询测试数据。

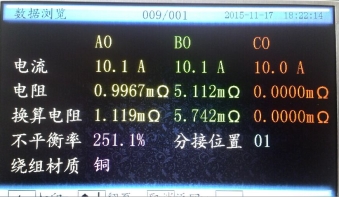

　　3)浏览记录：选择此菜单，如图9：

　　图9

　　按“▲”、“▼”键浏览记录，按“确定”键打印当前数据。“003”表示数据总存储条数，“001”表示当前数据是最新数据。右方时间表示当时测试日期、时间。

　　4)数据上传：此功能为待开发功能。

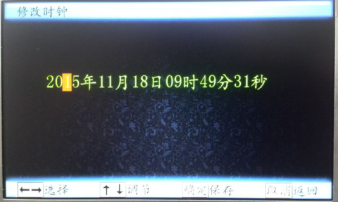

　　5)调整时钟：选择此菜单，如图10：

　　按“”、“”键移动光标选择所要调整项，按“▲”、“▼”键调整当前时间日期。修改完成后如需保存按“确定”键退出，不需保存按“取消”退出。

　　图10

　　六、注意事项

　　1使用前，仪器的接地端子必须良好接地。

　　2测试过程中如遇到外部突然断电，请不要立即拆除测试线，待仪器放电完毕后方可拆除。

　　3对于有载调压变压器的测试，可一次供电完成。仪器程序设计允许在某一分接测完后，把分接开关倒至下一分接，仪器将进入下一分接的测量，并在测试界面手动调整当前分接位置。

　　4对于无载调压变压器，某一分接测试完成后，需按取消或复位键使系统放电，待放电完毕后方可倒换开关，进行下一次测量。

　　七、常见问题及解决方法

　　如下表

　　八、装箱清单

　　九、售后服务

　　仪器自购买之日起12个月内，属产品质量问题免费包修包换，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排最便捷的处理方案。
