本变压器直流电阻测试仪是集助磁法测试、三相测试和消磁功能(选配)于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。

　　一、主要特点

　　一次将高、低压电流电位测试线全部接到变压器上，测试过程中不用再倒测试线;

　　对于星型接法的绕组测试，仪器可以采取三相同时测试的方式测试A0、B0、C0相的电阻，节省测试时间;

　　三相五柱低压内部角接的变压器低压测试时，仪器内部采用自动助磁的方法，比直接用大电流测试速度快;

　　显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出三相不平衡度，还可以打印折算到额定温度下的阻值;

　　三相测试时先测试A0的数据，再三相同时测试，解决了三相同时测试中性点引出线电阻不能测试的问题，测试数据更接近单相测试值;

　　具有完善的反电势保护功能;

　　仪器内部可以永久存储测试数据200条(可扩展)，还可以使用优盘存储数据方便用户导入电脑处理;

　　仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。

　　二、主要技术指标及使用条件

　　1、技术指标

　　1)测试电流：

　　三相测试：20A+20A、10A+10A、5A+5A、1A+1A

　　分相测试：40A、20A、10A、5A、1A、0.2A

　　2)测试范围：40A：100.0uΩ~ 0.5Ω20A：500.0uΩ~ 1Ω

　　10A：1mΩ~ 2Ω5A：10mΩ~ 4Ω

　　1A：100mΩ~ 20Ω0.2A：1Ω~ 100Ω

　　20A+20A 200uΩ ~0.3Ω10A+10A 500uΩ~0.6Ω

　　5A+5A 10mΩ ~1.5Ω1A+1A 100mΩ ~7Ω

　　3)最高分辨率：0.1uΩ

　　4)准确度：±(读数×0.2%+2字)

　　5)外型尺寸：430mm×320mm×230mm

　　6)重量：12kg

　　2、使用条件

　　1)环境温度：-10℃～50℃ 环境湿度：≤85%RH

　　2)工作电源：AC220V ± 10%电源频率： (50±1)Hz

　　三、面板功能介绍

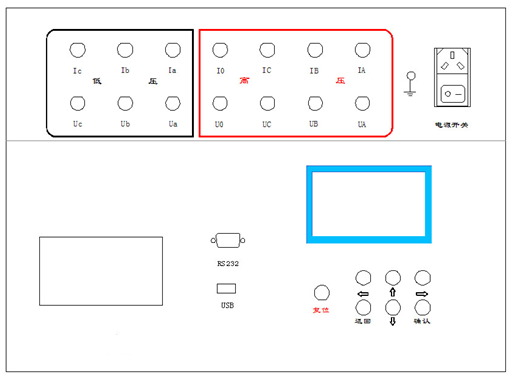

　　面板示意图(图一)

　　图一

　　液晶屏：显示实时时钟，操作菜单、测试数据以及简易操作说明

　　按键：采用“↑”、“↓”、“←”、“→”、“确认”、“返回”六键控制仪器所有功能操作(另：

　　配有“复位”键，即在任何时候任何界面，可按此键使仪器恢复到开机上电状态)

　　基本功能：“←”、“→”键移动光标(测试过程中可修改分接位)，“↑”、“↓”键修

　　改数值，“确认”键执行所选操作，“返回”键回到上一页。

　　电源开关：AC220V电源开关

　　接地端子：

　　接线端子(高压)：接被测变压器的高压侧或中压侧

　　接线端子(低压)：接被测变压器的低压

　　打印机：打印测试数据

　　USB：优盘接口

　　RS232：厂家升级用

　　四、仪器接线

　　1、用电源线把仪器与外部AC 220电源连接，用接地线将接地端子与大地连接。

　　2、两绕组变压器测试时依次将高压测试线(较长的)的四个测试钳(黄绿红黑)分别接到高压侧的A、B、C、O套管上，如果只有A、B、C三个套管，可以将黑色测试钳悬空;测试线另一端与仪器的接线端子对应连接。将低压测试线(较短的)的三个测试钳(黄绿红)分别接到低压侧的a、b、c、套管上，测试线另一端与仪器的接线端子对应连接。

　　注：整个测试过程不用倒线。

　　3、三绕组变压器可以将高低压绕组测试完后，将高压测试线(较长的)的四个测试钳倒接到中压侧测试即可。

　　4、单相变压器使用将高压测试线(较长的)中黄色和绿色的测试钳接到单相变压器的高压侧，低压测试线(较短的)中黄色和绿色的测试钳接到单相变压器的低压侧，测试线另一端与仪器的接线端子对应连接。

　　5、仪器配套的专用测试线已经将电流、电压线设计到同一钳口上，接线简单方便。

　　五、使用说明

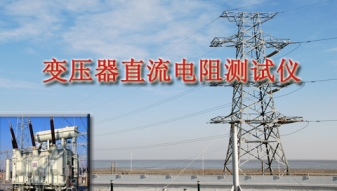

　　1、仪器开机显示画面(如图二)

　　请稍等，系统初始化中…

　　图二

　　系统初始化完毕后，仪器自动进入主菜单界面

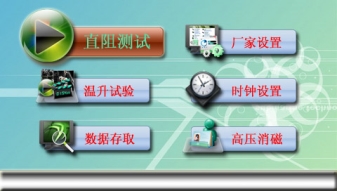

　　2、主菜单(如图三)

　　变压器直流电阻测试仪2010年8月30日10：28：30

　　图三

　　在此界面下，“←”、“→”、“↑”、“↓”均可移动光标，棕色变大菜单为选中状态，按“确认”键进入所选菜单。

　　3、直阻测试菜单(如图四)

　　3.1参数设置界面

　　测试参数设置

　　变压器绕组：高压简易操作说明

　　变压器介质：铜

　　变压器相数：3

　　测试温度：25℃

　　折算温度：75℃

　　变压器直流电阻测试仪2010年8月30日10：28：30

　　图四

　　用“←”、“→”移动光标(光标可循环移动，以便用户快速选择)，“↑”、“↓”键修改参数，按“确认”键保存当前参数并进入下一界面，按“返回”键将返回上一界面。

　　3.2、三相变压器测试

　　如在图四中“变压器相数”设置为3，仪器将进行三相变压器的测量。

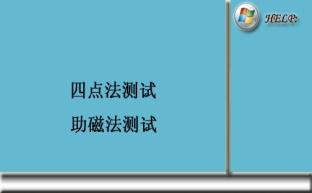

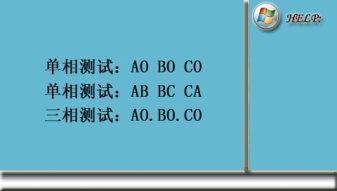

　　测量高压或中压绕组时仪器将显示图五界面，测量低压绕组时将显示图六界面，供用户选择测试方案。

　　3.2.1测试方案选择

　　测试方案选择

　　简易操作说明

　　变压器直流电阻测试仪2010年8月30日10：28：30

　　图五

　　两界面中，用“↑”“↓”“←”、“→”移动光标(光标可循环移动，以便用户快速选择)，棕色底色菜单为选中状态，按“确认”键进入测量界面，如按返回键将返回上一界面。

　　测试方案选择

　　简易操作说明

　　直阻测试2010年8月30日10：28：30

　　图六

　　两界面中，用“↑”“↓”“←”、“→”移动光标(光标可循环移动，以便用户快速选择)，棕色底色菜单为选中状态，按“确认”键进入测量界面，如按返回键将返回上一界面。

　　3.2.2测试过程

　　1)高、中压单相测试

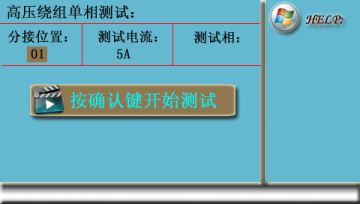

　　如在图五中选择“单相测试……”，仪器将进入图七界面

　　简易操作说明

　　直阻测试2010年8月30日10：28：30

　　图七

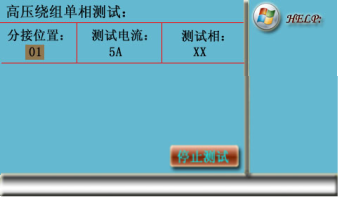

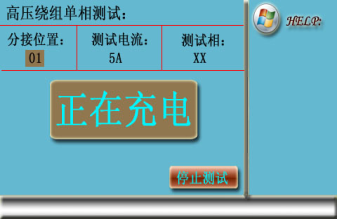

　　用“←”、“→”移动光标(光标可循环移动，以便用户快速选择)，“↑”、“↓”键修改参数(分接位与测试电流为可修改项)，按“确认”键即可开始测试仪器将进入图八～图十界面，如按返回键将返回上一界面。

　　简易操作说明

　　直阻测试2010年8月30日10：28：30

　　图八

　　简易操作说明

　　I=5.011A

　　1、 充电中

　　直阻测试2010年8月30日10：28：30

　　图九

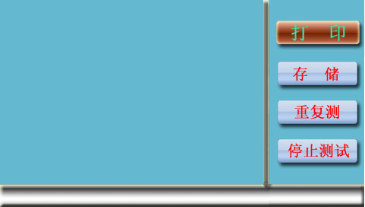

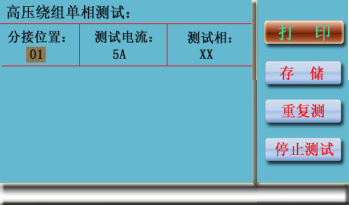

　　充电完成后，界面底部提示进入第二状态“2、测试中”，第二状态后将进入第三状态“3、实时测量”如图十

　　I=5.011A

　　R=105.9mΩ

　　3、实时测量

　　直阻测试2010年8月30日10：28：30

　　图十

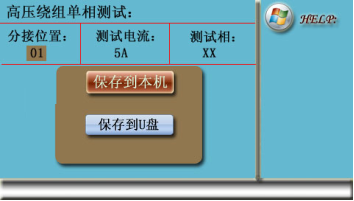

　　“←”、“→”键可修改分接位置，用“↑”、“↓”移动光标(光标可循环移动，以便用户快速选择)，按确认键执行所选操作。等测试数据稳定后，按“打印”则屏幕显示的测量值及先前设置的参数将一同打印，如按保存，屏幕将弹出保存窗口提示选择存储器(如图十一)

　　简易操作说明

　　001

　　***

　　直阻测试2010年8月30日10：28：30

　　图十一

　　用“↑”、“↓”移动光标，按确认键保存，保存任务完成后仪器自动回到测试界面，也可不保存，按返回键即可回到测试界面。

　　如果是有载调压绕组，可以调到下一分接位，屏幕数据自动跟踪测试，“←”、“→”改变屏幕的分接位置，测试数据稳定后，按“保存”数据就可以保存到设置的分接位置了。如果对屏幕显示数据有疑问，可以按“重复测”，仪器将重新测试电流电压信号，计算阻值。一组数据测试完毕后，按“停止测试”，屏幕提示“正在放电”，并显示放电电流。放电结束后，屏幕重新回到图七开始测试界面，可以更改测试电流或分接位置(测量低压绕组时也可修改测试相)继续测试或返回上一界面选择其它项目进行测试。

　　2)高、中压三相测试

　　如在图五中选择“三相测试……”，仪器将进入图十二界面

　　高压绕组三相测试：

　　分接位置：01测试电流：5A+5A

　　简易操作说明

　　直阻测试2010年8月30日10：28：30

　　图十二

　　用“←”、“→”移动光标(光标可循环移动，以便用户快速选择)，“↑”、“↓”键修改参数(分接位与测试电流为可修改项)，按“确认”键即可开始测试，如按返回键将返回上一界面。

　　三相测试过程，仪器将先对AO相加电，测量出AO相电阻值，屏幕显示如图十三

　　高压绕组三相测试：

　　分接位置：01测试电流：5A+5A

　　测试AO相

　　I=5.011A

　　R=105.9mΩ

　　3、实时测量

　　直阻测试2010年8月30日10：28：30

　　图十三

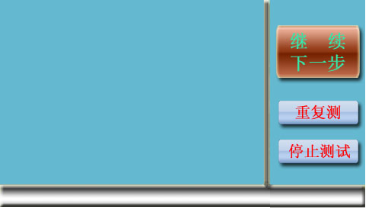

　　仪器自动判断阻值稳定后(也可手动判断，点击“继续下一步”即可放电，放电完成后切换到三相充电)，开始放电，放电完成后自动切换到三相充电电流，待电流稳定后自动计算三相阻值(带中性点)如(图十四～图十五)。

　　高压绕组三相测试：

　　分接位置：01测试电流：5A+5A

　　I =5.011A

　　I =10.022A

　　I =5.011A

　　1、充电中

　　直阻测试2010年8月30日10：28：30

　　图十四

　　充电完成后，界面底部提示进入第二状态“2、测试中”，第二状态完成后将进入实时测量状态如图十五

　　高压绕组三相测试：

　　分接位置：01测试电流：5A+5A

　　R = 105.9mΩ

　　R = 105.1mΩ

　　R = 103.4mΩ

　　不平衡率： δ=2.384%

　　直阻测试2010年8月30日10：28：30

　　图十五

　　“←”、“→”键可修改分接位置，用“↑”、“↓”移动光标(光标可循环移动，以便用户快速选择)，按确认键执行所选操作。等测试数据稳定后，按“打印”则屏幕显示的测量值及先前设置的参数将一同打印，如按保存，屏幕将弹出保存窗口提示选择存储器(请参照单相测试保存方法)。

　　如果是有载调压绕组，可以调到下一分接位，屏幕数据自动跟踪测试，“←”、“→”改变屏幕的分接位置，测试数据稳定后，按“保存”将数据保存到显示分接位置的值。调整有载分接开关，调到下一个分接，仪器跟踪测试阻值并显示出来。也可以按“重复测”重新采集电压电流信号，进行计算。按“←”、“→”键调整仪器显示的分接位置，等数据稳定后，按“保存”将数据保存到显示分接位置的值。一直测完所有分接，然后选择“停止测试”按钮，按“确认”键开始放电，等放电结束，仪器回到图十二测试界面，可以更改测试电流继续测试或返回上一界面选择其它项目进行测试。

　　3)低压绕组测试

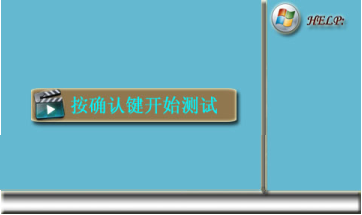

　　如在图六中选择“四点法测试”仪器将进入图十六界面

　　如选择“助磁法测试”此处将显示助磁法测试

　　四端法测试低压绕组：

　　简易操作说明

　　直阻测试2010年8月30日10：28：30

　　图十六

　　用“←”、“→”移动光标(光标可循环移动，以便用户快速选择)，“↑”、“↓”键修改参数(分接位、测试电流与测试相为可修改项)，按“确认”键即可开始测试，如按返回键将返回上一界面。

　　低压绕组具体测试、打印和保存过程请参照高、中压单相测试过程。

　　3.3单相变压器测试

　　按单相变压器接线方法接好线后，在测试参数设置界面(图四)中将“变压器相数”设置为1，仪器将进行单相变压器的测量，进入图十七界面。

　　AB简易操作说明

　　直阻测试2010年8月30日10：28：30

　　图十七

　　用“←”、“→”移动光标(光标可循环移动，以便用户快速选择)，“↑”、“↓”键修改参数(分接位与测试电流为可修改项)，按“确认”键即可开始测试，如按返回键将返回上一界面。

　　具体测试、打印和保存过程请参照高、中压单相测试过程。

　　4、温升试验菜单

　　如用户选择温升试验菜单，请参照第3项中直阻测试过程，则图四～图十七左下角任务栏将显示“温升试验”字样，并且仪器测出阻值后将每隔30秒钟自动打印一次当前数据。

　　5、数据存取菜单

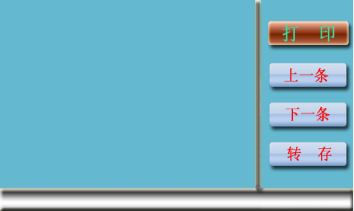

　　在主菜单界面选择数据存取进入数据存取界面，如图十八

　　测试记录====记录号：001

高压绕组材料：铜三相测试 分接位：01 测试温度：25℃折算温度：75℃ 测试时间：2010年8月31日10：28：30
测试相	实测值	折算值
RAO	105.8mΩ	126.1mΩ
RBO	104.7mΩ	124.8mΩ
RCO	103.5mΩ	123.4mΩ
不平衡率：δ=2.197%

　　数据存取2010年8月30日10：28：30

　　图十八

　　用“↑”、“↓”移动光标(光标可循环移动，以便用户快速选择)，确认键执行所选操作，用“←”、“→”可改变折算温度值(折算值根据温度值改变)，然后按“打印”或“转存”按钮可打印或转存至U盘当前记录并自动按当前设定折算温度算出折算值。

　　特别说明：

　　本仪器在进入数据存取界面时，自动读取存储器中最新一条记录，用户可以按“上一条”按钮查询过去记录，打印时将弹出窗口供用户选择单条打印或多条打印，单条打印即打印当前显示记录，多条打印即从当前记录开始向前打印n条记录，通过“←”、“→”可设定打印起始记录号，结束记录号即为当前显示记录号。

　　6、高压消磁菜单

　　在主菜单界面选择高压消磁进入高压消磁界面，如图十九

　　高压消磁：

　　消磁相：AB消磁电流：5A简易操作说明

　　高压消磁2010年8月30日10：28：30

　　图十九

　　用“←”、“→”移动光标(光标可循环移动，以便用户快速选择)，“↑”、“↓”键修改参数(消磁相为可修改项)，按“确认”键即可开始消磁(图二十、图二十一)，如按返回键将返回上一界面。

　　高压消磁：

　　消磁相：AB消磁电流：5A简易操作说明

　　正在充电：x.xxxA

　　消磁进度：0%

　　高压消磁2010年8月30日10：28：30

　　图二十

　　高压消磁：

　　消磁相：AB消磁电流：5A简易操作说明

　　消磁完成

　　消磁进度：100%

　　高压消磁2010年8月30日10：28：30

　　图二十一

　　当消磁进度达到100%后，界面提示“消磁完成”并伴有蜂鸣器鸣叫，告知用户消磁过程已完成，可进行下一项任务。

　　7、时钟设置

　　2010年8月30日简易操作说明

　　10时28分30秒

　　时钟设置2010年8月30日10：28：30

　　图二十二

　　用“←”、“→”移动光标(光标可循环移动，以便用户快速选择)，“↑”、“↓”键可修改数值，按确认键设定时钟，按返回键时钟保持原来值，并返回主菜单。

　　8、厂家设置

　　此菜单为厂家维护时后台操作界面，需输入密码方可进入，用户勿进，以防系统出错。

　　六、操作注意事项

　　仪器有反电动势保护功能，但在使用过程中仍需按以下逐条操作，以确保试验人员及仪器的安全。

　　1、在无载调压绕组，不允许在测试过程中或未放完电时切换无载分接开关;

　　2、在测试过程中不允许拆除测试线。

　　3、在高压端子测试过程中，变压器中压和低压端必须开路。

　　七、售后服务

　　1、凡购本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。

　　2、自购机之日起，凭保修单保修二年，终身维护。在保修期内，维修不收维修费;保修期外，维修调试收取适当费用。

　　3、属下列情况之一者不予保修：

　　1)用户对仪器有自行拆卸或对仪器工艺结构有人为改变。

　　2)因用户保管或使用不当造成仪器的严重损坏。

　　3)属于用户其它原因造成的损坏。
