一、概述

　　直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、量程宽、数字显示、内部锂电池供电等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。

　　二、安全措施

　　1、使用本仪器前一定要认真阅读本手册。

　　2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪表应避免剧烈振动。

　　3、对仪器的维修、护理和调整应由专业人员进行。

　　4、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

　　5、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

　　6、测试过程中，禁止移动测试夹和关断供电线路。

　　三、性能特点

　　1、仪器输出电流大，且重量轻。

　　2、仪器提供8档输出电流选择，最大可以输出1A电流。

　　3、仪器测量范围宽，10mΩ-100KΩ。

　　4、具有完善的保护电路，性能更可靠。

　　5、锂离子电池供电，便于现场操作。

　　6、液晶提示菜单操作，便于使用。

　　7、具有音响及液晶指示放电报警，放电指标清晰，减少误操作。

　　四、技术指标

　　1、电流档：自动、1A、500mA、100mA、50mA、10mA、5mA、≤5mA。

　　2、电阻档：选择电阻为：自动、≤4Ω、≤8Ω、≤40Ω、≤400Ω、≤2KΩ、≤5KΩ、100KΩ。

　　3、分辨率：0.1μΩ

　　4、量程：2KΩ-100KΩ (≤5mA档)

　　10Ω-5KΩ (5mA档)

　　1Ω-2KΩ (10mA档)

　　200mΩ-400Ω(50mA档)

　　100mΩ-200Ω (100mA档)

　　50mΩ-8Ω (500mA档)

　　10mΩ-4Ω(1A档)

　　5、准确度：2‰±2个字

　　6、工作温度：0～40℃

　　7、工作湿度：<90%RH，不结露

　　8、工作电源：锂离子充电电池。

　　9、充电电源：XVE-1260500(12.6V-5A)

　　五、系统介绍

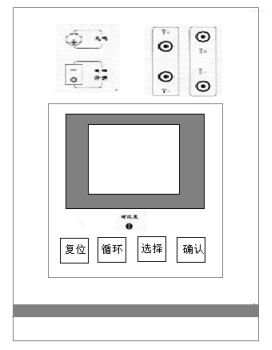

　　仪器面板见图一

　　图一

　　1、开关：整机电源开关。

　　2、充电：仪器内置电池的充电端口，只可使用专用配套充电器。

　　3、I+、I-：输出电流接线柱，I+为输出电流正，I-为输出电流负。

　　4、V+、V-：V+为电压线正端，V-为电压线负端。

　　5、显示器:128*64点阵液晶显示屏，显示菜单、电流和电阻值等。

　　6、对比度:可调整显示字符的对比度。

　　7、复位键:按下此按键本机回到初始界面，可对输出电流进行设置。

　　8、循环键:按此键光标在主菜单循环滚动

　　9、选 择: 本机复位后，按此键进行电流设置。

　　10、确 认：输出电流选择完毕后按下此键，由微机控制实现全部测试过程。

　　六、测试与操作方法

　　A： 单相测量法，见下图

　　图二

　　B、助磁法接线见图三～五(适用于Y(N)-d-11联接组别)。图三

　　图四

　　图五

　　对于大容量的变压器的低压侧测量时，如果在既有的情况下，变压器直流电阻测试仪的最大电流比较小，或者为了加快测量速度，可选择助磁法测量。上图中，图三、图三、图四分别为测量低压Rac、Rba、Rcb的接线方法。

　　1、开机页面显示如下图：

　　按循环键光标可在修改时钟、查询数据、选择电流之间移动，按选择键可选择测试电流，选定测试电流后，按确认键可启动测量。在上图界面中光标不论在任何位置，按确认键均可启动测量。

　　2、在上图中，按循环键将光标移动到修改时钟，如下图：

　　按选择键可进入时钟修改和查询界面，如下图：

　　在上图中，按循环键可将光标在各个日期数据之间移动，按选择键减小数据，按确认键增加数据。

　　3、在开机界面下将光标移动到查询数据菜单，然后按选择键进入数据查询界面

　　4、当选好电流后，按下确认键开始测试。 液晶显示“正在充电”过几秒钟之后，显示 “正在测试”这时说明充电完毕，进入测试状态，几秒后，就会显示所测阻值，如下图。当选择自动测试时，仪器会根据试品阻值情况自动选择合适的电流进行测试。

　　4、测试完毕后，按“复位”键，仪器输出电源断开，同时放电，音响报警，液晶恢复初始界面，放电音响结束后，请一定稍等10秒钟左右，重新重新接线进行下次测量，或拆下测试线与电源线结束测量。

　　七、注意事项

　　1、在测量无载调压变压器倒分接前一定要复位，放电结束后，报警声停止，方可切换分接点。

　　2、有载调压的变压器测量高压侧电阻时从1或17选择自动档开始测量。

　　3、拆线前，一定要等放电结束后，报警声停止，关断电源后再进行拆线。

　　4 、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程使用时，由于电流达不到预设值，即使强行继续测试结果稳定性太差。欠量程时，电流太小，对于大容量变压器数据不稳定。当出现此两种状态时要确认量程，选择适合的量程进行测试。

　　5、测试过程中如果出现突然自动关机时可能是由于电量不足造成的，这时需要连接充电器进行充电或设置5A以下电流应急测试。

　　八、仪器成套性

　　直流电阻测试主机一台

　　专用测试线一套

　　专用充电器(XVE-12060500)一个

　　操作手册一本

　　合格证　　一张

　　保修卡 一张

　　标准电阻 一个

　　装箱单一张

　　九、售后服务

　　仪器自购买之日起12个月内，属于公司的产品质量问题免费维修，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排最便捷的处理方案，并为您提供最快的现场服务。
