一、概述

　　变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测调压分接开关的各个位置接触是否良好，引出线是否有断裂，多股导线并绕是否有断股等情况。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能，安全可靠。仪器测试精度高，操作简便，可实现变压器直流电阻的快速测量。

　　二、安全措施

　　1、使用本仪器前一定要认真阅读本手册。

　　2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。

　　3、避免剧烈振动。

　　4、对仪器的维修、维护和调整应由专业人员进行。

　　5、测试完毕后一定要先按复位键，等放电报警声响结束后，方可关闭电源，再拆除测试线。

　　6、测试过程中，禁止移动测试夹和关断供电线路。

　　三、功能特点

　　1、整机由高速单片机控制，自动化程度高，操作简便。

　　2、采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择测试电流，适合中小型变压器和电压互感器的直流电阻测量。

　　3、保护功能完善，性能更可靠。

　　4、具有放电声响报警，放电指示清晰，减少误操作。

　　5、响应速度快，测量数据稳定，测试过程中自动刷新数据。

　　6、智能化功率管理技术，有效减轻仪器内部发热，节约能源。

　　7、不掉电时钟及不掉电存储器，可永久保存数据。

　　四、技术指标

　　1、输出电流：自动、5A、1A、200mA、40mA、<5mA

　　2、分辨率：0.1μΩ

　　3、量程： 100Ω～100KΩ(<5mA档)

　　1Ω～500Ω(40mA档)

　　100mΩ～100Ω (200mA档)

　　5mΩ～20Ω(1A档)

　　1mΩ～4Ω(5A档)

　　0～100KΩ(自动档)

　　4、准确度：0.2%

　　5、工作温度：-10～40℃

　　6、工作湿度：<80%RH，不结露

　　五、系统介绍

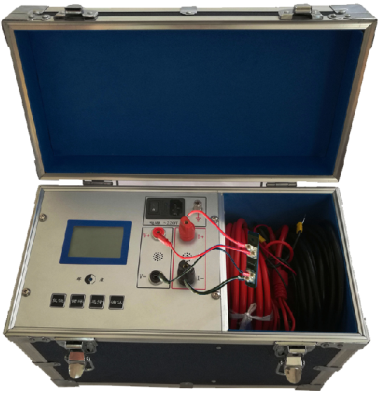

　　仪器的面板见图一

　　图一

　　1、仪器开关： 执行仪器开机/关机操作。

　　2、电源插座：仪器外接电源接口，需接入AC220V，50HZ电源。

　　3、接地柱：仪器接地，保护设备及人身安全。

　　4、I+、I-：电流输出端子，I+为输出电流正，I-为输出电流负。

　　5、V+、V-：电压输入端子，V+为电压线正，V-为电压线负。

　　6、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。

　　7、按键：执行仪器各种操作：

　　复位： 按下此按键本机处于初始状态，可对输出电流进行预置。

　　循环： 按此键光标在主菜单循环滚动。

　　选择： 本机复位后，按此键进行电流预置。

　　确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程;测试完成后，再次按下该键，进行重新测试，以便得到更加稳定准确的测试数据。

　　8、辉度调节：可通过其进行显示屏辉度调节。

　　六、测试与操作方法

　　1、接线

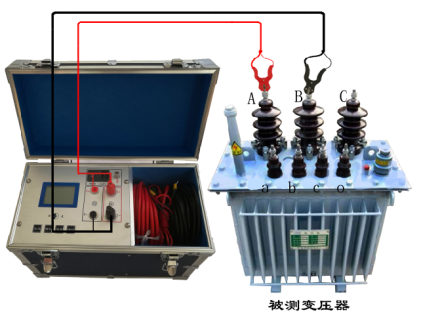

　　A：单相测量法，仪器接线见下图：

　　将红色测试线上的插片接I+，插杆接V+，测试钳接试品一端，

　　将黑色测试线上的插片接I-上，插杆接V-上，测试钳接试品另一端。

　　图二

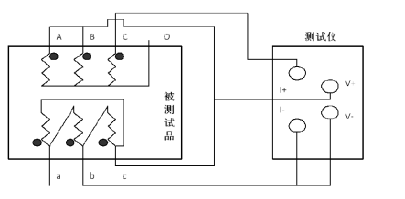

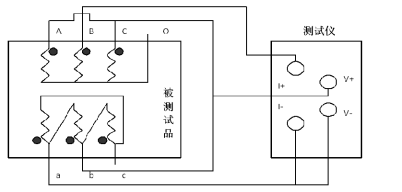

　　B、助磁法接线见图三～五(适用于Y(N)-d-11联接组别)。

　　图三

　　图四

　　图五

　　对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻测试仪的最大电流比较小，或者为了加快测量速度，可选择助磁法测量。上图中，图三、图四、图五分别为测量低压Rac、Rba、Rcb的接线方法。

　　2、开机、测试

　　开机后屏幕显示欢迎界面

　　稍后显示初始界面，如下图

　　◆选择电流：在初始界面，按循环键光标可在选择设置、查询数据、选择电流之间循环移动。将光标移动至选择电流后，按选择键可滚动显示不同的待选测试电流值(自动、5A、1A、200mA、40mA、<5mA)。

　　◆测试：选定测试电流后，按确认键可启动测量。启动测量后屏幕显示“正在充电”。

　　稍后显示“正在测试…”。

　　几秒后，就会显示所测阻值，如下图：

　　其中，R为实测电阻，Rt为折算电阻。

　　(折算温度请参考本说明书：六、3温度设置，如果不进行温度设置，则默认为上一次设定值)。

　　当选择自动测试时，仪器会根据试品阻值情况自动选择合适的输出电流进行测试。

　　◆结束测试：测试完毕后，按复位键，仪器电源断开，屏幕恢复初始状态，重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。

　　(注意：应先按复位键，等待放电报警声音结束以后，再断电拆线，否则将有可能导致人员触电。)

　　3、温度设置

　　按循环键，将光标移至选择设置，如下图

　　此时按选择键，滚动显示不同的待选项(温度、时间、参数、导出)。选定温度后，按确认键，进入温度设置界面，如下图：

　　通过循环键，将光标在当前温度、折算温度、材质选择、存储几个选项中滚动。通过确认键(上调)和选择键(下调)来改变当前值。

　　根据需要设置当前温度和折算温度，选择好材质，通过循环键将光标移动到存储，按确认键保存设置，并返回至初始界面。

　　4、时间设置

　　在开机界面中，按循环键将光标移动到选择设置，如下图：

　　此时，按选择键，将当前选项切换至时间，按确认键可进入时钟修改界面，如下图：

　　在上图中，按循环键可将光标在各个日期数据之间移动，按选择键减小数据，按确认键增加数据。修改后按复位保存并退出至初始界面。

　　5、数据查询

　　开机状态下，按循环键将光标移动到查询数据菜单，然后按确认键进入数据查询。

　　七、注意事项

　　1、连接测试夹与连接接地线时，要注意接触端长期裸露在空气中，表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证连接良好。

　　2、测试完成后，拆线前，一定要按复位键等放电结束后，报警声停止，关断电源后，再进行拆线。

　　3、在测量无载调压变压器，倒分接开关前一定要按复位键，放电结束后，报警声停止，方可切换分接点。

　　4、有载调压的变压器测量高压侧绕阻电阻时，无需复位放电，可直接切换分接开关。切换分接开关后，为保证测试数据快速稳定，按确认键重新测试。

　　5、选择电流时要参考该档位所适用的量程，不要超量程和欠量程使用。超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态。欠量程时，对测试数据精度影响较大，选择适合的输出电流进行测试，是保证测试数据准确稳定的基础。

　　八、仪器自检

　　如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图：

　　将标准电阻接至仪器的接线柱上，

　　按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。

　　九、仪器成套性

　　十、售后服务

　　仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务(收取成本费)。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排最便捷的处理方案。
