一、概述
1.1 常规用途
直流电阻测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
为了满足变压器直流电阻测量的需要,本公司利用自身技术优势最新开发研制了一款工具化手持式直流电阻测试仪。本仪器采用全新电源技术,具有体积小、重量轻、输出电流大等特点。整机由单片机控制,自动完成自检、数据处理、显示等功能,还具有自动放电和放电音响报警指示等功能。仪器测量精度高,操作简便,可实现变压器直流电阻的快速测量。
1.2 安全事项
★本仪器户内、户外均可使用,但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
★使用本仪器前一定要认真阅读本手册。
★仪器的操作者应具备一般电气设备或仪器的使用常识。
★本仪表属高精密仪表,应避免剧烈振动。
★对本仪器的维修、维护和调试应由专业人员进行。
★测试完毕后一定要等放电指示完成后,再关闭电源,拆除测试线。
★测量无载调压变压器,一定要等放电提示结束后,再切换变压器档位。
★在测试过程中,禁止拆卸和移动测试夹和供电线路。
1.3 依据标准
XXX直流电阻测试仪依据的相关标准如下表所示:
序号 |
标准名称 |
1 |
GB50150-2006 《电气装置安装工程电气设备交接试验标准》 |
2 |
GB6587-86《电子测量仪器环境试验总纲》 |
3 |
GB6593-86《电子仪器质量检定规则》 |
4 |
DL/T845.3-2004《电力行业标准直流电阻测试仪通用技术条件》 |
5 |
DL/T 596-2005《电力设备预防性试验规程》 |
6 |
DL/T 846-2004《高电压测试设备通用技术条件系列标准》 |
7 |
GB1094.1-GB1094.6-96《外壳防护等级》 |
二、产品信息
2.1突出优势
仪器输出电流大,且重量轻,轻巧强大,方便携带。
仪器提供6档输出电流选择,最大可以输出10A电流。
内置大容量锂电池,便于现场操作,可连续工作8小时以上。
测量范围宽(0-20KΩ),适用于变压器、互感器、电抗器、发电机、电机等感性试品,也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。
本仪器带有万年历、99组数据存储、手动温度换算等功能,关机不丢失数据。
菜单简单友好,显示数据清晰易读,阳光下可清晰显示。
本机具有音响放电报警,放电指示清晰,减少误操作。
本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。
具有完善的保护电路,测试线意外断开或电源中断,内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。
2.2 供电方式
本仪器采用交直流两用模式。
在不插入专用电源适配器时,由内置锂电池供电;
插上专用电源适配器后,自动切换为交流供电模式,并同时给仪器充电。

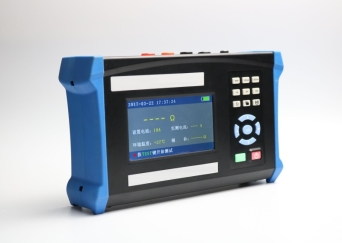

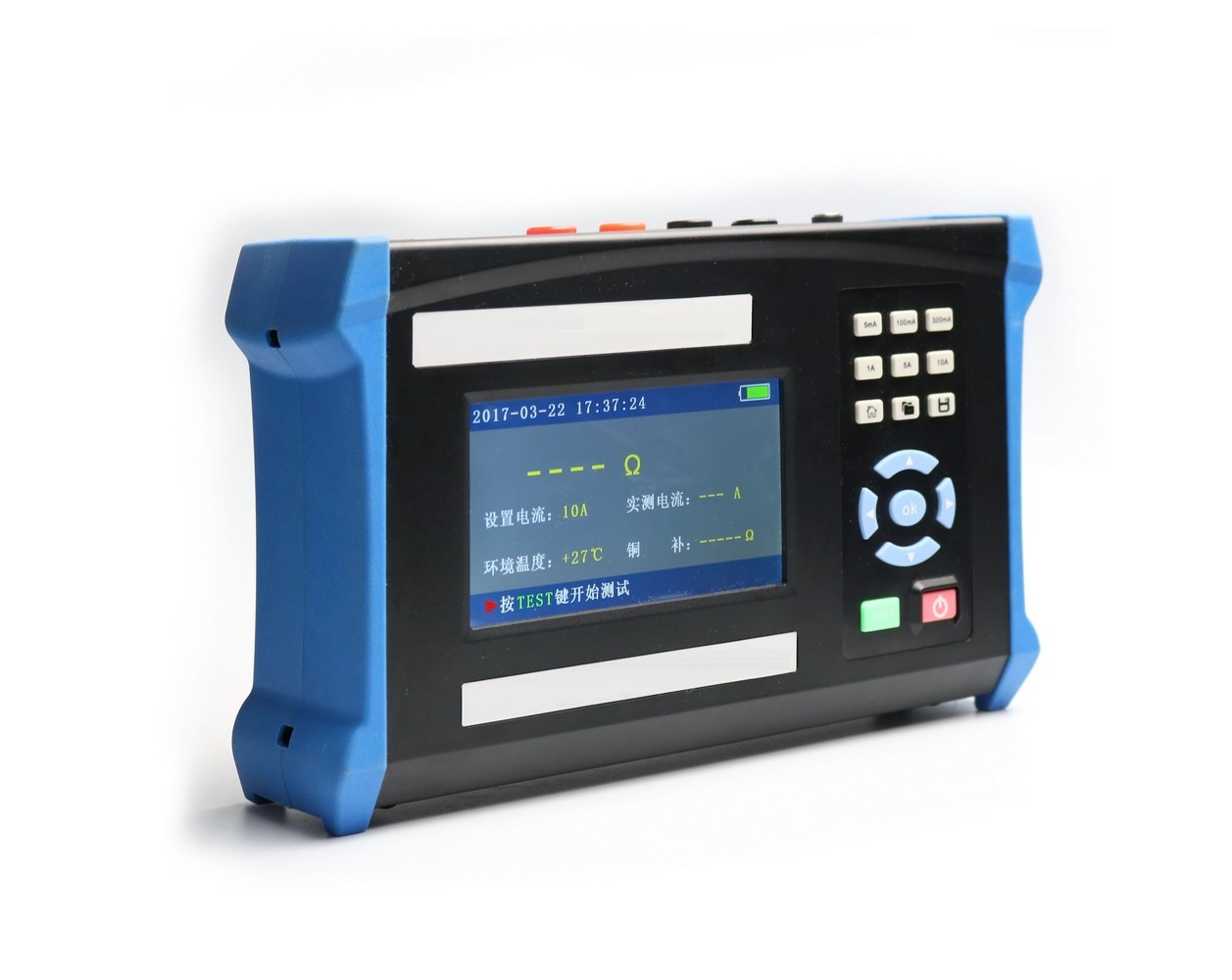

2.3 面板示意
I+、 I-端子:电流输出端子。
V+、V-端子:电压测量端子。
充电孔:插上专用适配器电源线后,给仪器充电。
电流档位键:5mA、100mA、300mA、1A、5A、10A电流档位。
键:返回仪器设置界面。
键:进入数据浏览界面。
键:数据稳定后,按此键保存测试数据。
方向选择键:由屏幕对应指示功能选项,用以选择、修改选定项。
键:按此键仪器开始测试,数据稳定后,长按此键停止测试。
键:为整机电源的接通与关闭。
显示屏:大屏幕彩色液晶屏,显示主菜单、设置电流、实测电流、
电阻值和其他信息等。
2.4 主界面菜单
2.5 技术指标
工作电源 |
直流:内置12.6V/4.8AH锂电池(专用电源适配器) |
输出电流 |
5mA、100mA、300mA、1A、5A、10A |
量程(电阻量程切换) |
|
10A档 |
0~0.1Ω |
5A档 |
2mΩ~1Ω |
1A档 |
30mΩ~6Ω |
300mA档 |
100mΩ~20Ω |
100mA档 |
300mΩ~60Ω |
5mA档 |
30Ω~20kΩ |
准确度 |
±(0.2%RD+0.05%FS) |
最小分辨率 |
0.1μΩ |
显示 |
大屏幕彩色液晶显示屏,阳光下可清晰显示 |
工作温度 |
-10~40℃ |
环境湿度 |
≤80%RH,无结露 |
储存条件 |
-20℃~50℃,≤95%RH, 无结露 |
体积 |
长255mm×宽150mm×高68mm |
主机净重 |
1Kg(含电池) |
三、供货范围
基本配置: |
可选件: |
手持式主机一台 专用测试线一套 电源适配器一个 标准电阻一只 使用说明书一份 合格证、保修卡 |
|
四、测试步骤
4.1接线
把被测试品通过专用测试线与本机的接线柱连接,连接牢固,防止虚接。

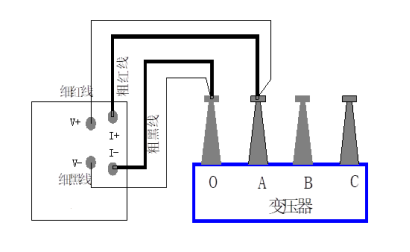

仪器接线见下图:将红色测试线插杆接到I+上, 插杆接到V+上,测试钳夹到试品一端,将黑色测试线插杆接到I-上,插杆接到V-上,测试钳夹到试品另一端。
4.2设置

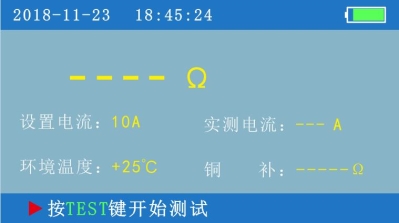

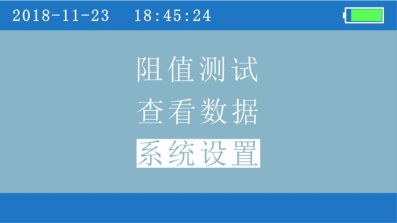

开机界面显示如下图:
按键可进入仪器设置界面。
反白选项处,按OK键,仪器进入阻值测试界面。
反白选项处,按OK键,仪器进入查看数据界面。
反白选项处,按OK键,仪器进入系统设置界面。

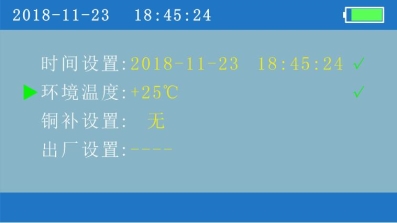

可在其中进行设置时间设置、环境温度、铜补设置,按方向选择键光标可在各个设置选项之间切换……绿色光标即选定区域。
时间设置:按方向选择键将光标选择在时间设置选项上面,可以通过向上或向下增加、减少设置时间后,按OK键打勾,完成时间设置。
环境温度:按方向选择键将光标选择在环境温度选项上面,可以通过向上或向下增加、减少设置测试时的环境温度,输入所测试品的当前温度,从﹣99℃至+99℃,输入完成后,按OK键打勾,完成环境温度设置,仪器出厂默认设置为+25℃。
铜补设置:按方向选择键将光标选择在铜补设置选项上面,可以通过向上或向下选择补偿材料“无”、“有”,材料选择后,按OK键打勾,完成有无铜补设置,仪器出厂默认设置为“无”,按键返回。
出厂设置:工厂模式,请勿操作。
4.3测试

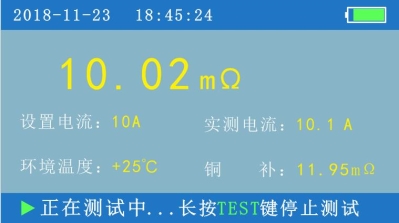

开始测试界面
在待机界面下,直接按电流档位键,选择“5mA、100mA、300mA、1A、5A、10A”,确定测试时设置电流、环境温度、有无铜补等信息是否正确,按键,仪器进入测试状态。

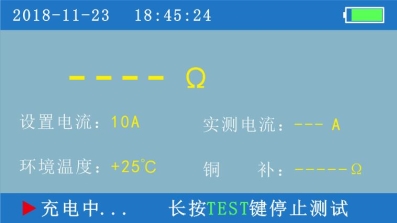

开始测试时,状态会显示“充电中…”

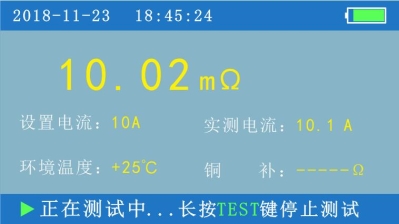

过几秒钟之后,显示“正在测试中…”这时说明充电完毕,进入测试状态,数据稳定后,就会显示“无补偿”所测试品的阻值,如上图。
注:若设置时,已输入试品的当前温度,并选定“有铜补”,仪器就会自动显示试品阻值及换算到75℃时的阻值,如上图。
在测试过程中数据稳定后,按键可对当前数据进行保存,主界面右上角会提示数据保存成功。
测试完毕后,长按键,蜂鸣器短鸣一声,仪器电源断开,仪器显示屏恢复初始状态,重新接线进行下次测量,或关断电源后拆下测试线结束测量。

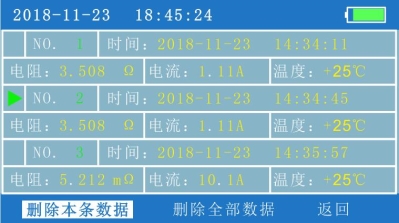

在待机状态下,按键进入数据查看界面,通过方向选择键,查看历史数据,按OK键删除本条数据或删除全部数据。
本仪器最多保存99组数据,超过99组数据自动覆盖以前的数据。在查看界面可以通过方向选择键查看历史数据,按键返回主页。
4.4停止测试
长按键停止测试,仪器电源自动与绕组断开,同时放电,音响报警,这时显示屏回到测试界面,可通过选择不同的电流档位键进入测试,放电音响结束后,可重新接线进行下次测量,或拆下测试线结束测量。
注:无操作10分钟,仪器将会自动关机。
4.5仪器充电
当电池电量显示不足时,请关闭电源开关,将充电器插入充电插孔即可充电。充电器指示灯红色表示正在充电。当充电指示灯变为绿色表示电池充电完成。不要对电池过度放电,否则将有损电池。
特别提示:
长期不使用仪器时,建议每隔一个月充电维护一次,以免电池自放电耗尽损坏电池!
严禁使用非本公司专用的电源适配器对仪器进行充电,否则可能引起爆炸!!!
五、注意事项
★在测量无载调压变压器倒分接前一定要复位,放电结束后,报警声停止,方可切换分接点。
★有载调压的变压器测量高压侧电阻时从1或17最大电阻档开始测量。
★拆线前,一定要等放电结束后,报警声停止,再进行拆线。
★选择电流时要参考技术指标栏内量程,不要超过量程和欠量程使用。超量程时,由于电流达不到预设值,即使强行继续测试结果稳定性差。欠量程时,电流太小,对于大容量变压器数据不稳定。当出现此两种状态时要确认量程,选择适合的量程进行测试。
★测试数据不稳或误差较大,出现此种情况首先检查测试线,是否有虚接、松动。如果还不能解决,检查试品是否锈蚀。

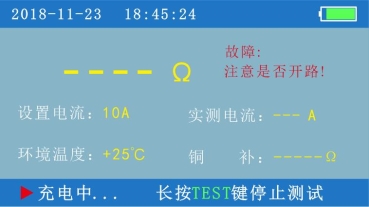

★测试过程一直显示“充电中. . . . ”出现此种情况,首先排除变压器磁路问题,如果长时间电流没有变化一直在零附近,应检查线路是否存在断路现象。
★测试过程中如果电量不足,可连接充电器进行应急测试。
★★★★★★出现上述问题不能自行解决时,请及时与我们联系★★★★★★
六、售后服务
仪器自购买之日起18个月内,属产品质量问题免费包修包换,终身提供维修和技术服务。如发现仪器有不正常情况或故障,请与公司及时联系,以便为您安排最便捷的处理方案。
客户保证:自发货之日起三年内,实行保修。如果由于疏忽、滥用、误用、改制、错误安装或使用造成的仪器损坏,不属保修范围之列。在任何时间保留对仪器做设计或构造上的修改权利,且不违反已售出仪器的有关规定。
我们严格执行《售后服务承诺书》,我们深信优质、系统、全面、快捷的服务是事业发展的基础。经过多年的不断探索和进取,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务!
