一、概述
直流电机片间电阻测试仪是直流电机检测的专用设备,可通过对直流电机电枢片间电阻的检测,有效检测换向片与绕组的焊接是否良好,绕组是否有断路、短路等不良现象。本仪器采用高精度恒流电源,是直流电机生产和维护的首选设备。
直流电机片间电阻的测试,是检测定子线圈电阻平衡度的有效手段。电力设备预防性试验规程中,对此试验有专门规定。片间电阻测试仪,由恒流电源和电压检测电路及控制电路组成,输出电流可调整,电流稳定,电压数值由点阵液晶屏显示,数据直读,大大提高测量速度。
二、安全措施
1使用本仪器前必须认真阅读本手册。
2仪器使用避开雨淋、腐蚀气体等场所。
3仪表应避免剧烈振动。
4对仪器的维修、调试应由专业人员进行。
5测试完毕后一定要等放电报警声停止后再关闭电源,拆除测试线。
6测量时若需切换不同电流档位,一定要等放电指示报警音停止后,再切换档位。
7在测试过程中,禁止移动测试电极和关断供电线路。
三、性能特点
1整机由高速单片机控制,自动化程度高,操作简便。
2采用高频开关电源技术,输出电流大,适合大中型直流电机测量。
3保护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠。
4具有声响放电报警,放电指示清晰,减少误操作。
5采用立式机箱结构,便于现场使用。
6智能化功率管理技术,仪器总是工作在最小功率状态,有效减轻仪器内部发热,节约能源。
7点阵式液晶,中文菜单,打印输出。
四、技术指标
1、输出电流:2.5A、5A、10A、20A、
2、量程: 2mV~20V
3、准确度:0.2%
4、分辨率:0.1mV
5、工作温度:0~40℃
6、环境湿度:≤90%RH,无结露
7、工作电源:AC220V±10%,50HZ±1HZ
五、系统介绍
图一
电源~220V:整机电源输入口,带有交流插座,保险和开关。
电流指示:指示输出电流。
接地柱,为整机外壳接地用,属保护地。
I+、I-输出电流接线柱,I+为输出电流正,I-为输出电流负。
V+、V-V+为电压线正端,V-为电压线负端。
复位、测试:遥控插孔,电流通断指令输入口,控制电流源的开启与关闭。
显示器:128×32点阵液晶显示器,中文操作。
辉度调整:可调整显示字符的对比度。
打印机:打印测量电压值结果。
复位键:任何时刻按下复位键整机回到初始界面,切断输出电流。
选择 键:选择输出电流,显示测量数据后,按此键1-2秒可打印电压值。
确 认键:选定电流后按此键,仪器进行测试,显示电压值后,按此键1-2秒可重新启动,加快数据的稳定。
六、测试与操作方法

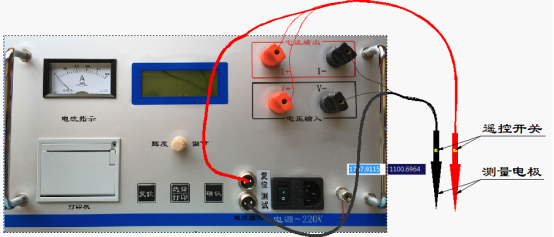

1、接线:把专用测试线与本机接线柱连接,连接牢固,同时把地线接好。
见图二:
图二
2、电流选择:打开电源开关(开关上I为开,O为关)同时显示屏上会显示全部电流值,这时可通过选择键对所测试品预置电流进行选择,每按一下选择键,光标会滚动在各电流值2.5A、5A 、10A、20A之间。
3、测试:当选择好电流后,将两个测量电极放置到被测的两个片上,按下标有“测试”的遥控开关,或按主机的“确定”键,就开始测试,电流表头同时指示所选电流值。当按下测试键后,显示屏上显示“正在充电”,过几秒钟之后,显示“正在测试”,这时说明已充电完毕。进入测试状态,几秒后,就会显示所测电压值。
4、测试完毕后,按下表用“复位”的遥控开关,或按主机的“复位”键,仪器电源将切断输出,同时放电,音响报警,电流表回到零位,这时显示屏回到初始状态,放电音响结束后,可重新接线,进行下次测量,或关断电源后拆下测试线与电源线结束测量。
七、注意事项
1、测量过程中,切换下一组换向片前一定要复位,放电结束后,报警声停止10秒钟以上,方可切换待测换向片。
2、在拆线前,一定要等放电结束后,报警声停止,最好等10秒钟以上再进行拆线,以保证电荷完全释放。
3、选择电流时要参考技术指标栏内量程,不要超过量程和欠量程使用。超量程时,由于电流达不到预设值,仪器一直处在“正在充电”状态。欠量程时,显示“电流太小”,当出现此两种状态时要确认量程,选择适合的电流进行测试。
4、测量过程中,若不小心使测量电极在换向片上滑动或脱离换向片,可能会打火放电,此属正常现象。
5、测量前,要注意换向片长期裸露在空气中,表面覆盖了一层氧化膜,该氧化膜可能造成测量结果不稳定或不准确,所以在接线时要注意清理氧化膜。
八、仪器成套性
直流电机片间电阻测试仪主机 |
一台 |
测试线 |
一套 |
三芯电源线 |
一条 |
保险管10A 打 印 纸 |
两支 两卷 |
使用说明书 |
一本 |
合 格 证 一张
保 修 卡 一张
接 地 线 一条
标 准电 阻 一个
装箱单 一张
九、售后服务
仪器自购买之日起12个内,属产品质量问题免费包修,终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系,以便为您安排最便捷的处理方案。
我们严格执行《售后服务承诺书》,我们深信优质、系统、全面、快捷的服务是事业发展的基础。经过多年的不断探索和进取,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务!
