一、概述

　　直流电机片间电阻测试仪是直流电机检测的专用设备，可通过对直流电机电枢片间电阻的检测，有效检测换向片与绕组的焊接是否良好，绕组是否有断路、短路等不良现象。本仪器采用高精度恒流电源，是直流电机生产和维护的首选设备。

　　直流电机片间电阻的测试，是检测定子线圈电阻平衡度的有效手段。电力设备预防性试验规程中，对此试验有专门规定。片间电阻测试仪，由恒流电源和电压检测电路及控制电路组成，输出电流可调整，电流稳定，电压数值由点阵液晶屏显示，数据直读，大大提高测量速度。

　　二、安全措施

　　1使用本仪器前必须认真阅读本手册。

　　2仪器使用避开雨淋、腐蚀气体等场所。

　　3仪表应避免剧烈振动。

　　4对仪器的维修、调试应由专业人员进行。

　　5测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

　　6测量时若需切换不同电流档位，一定要等放电指示报警音停止后，再切换档位。

　　7在测试过程中，禁止移动测试电极和关断供电线路。

　　三、性能特点

　　1整机由高速单片机控制，自动化程度高，操作简便。

　　2采用高频开关电源技术，输出电流大，适合大中型直流电机测量。

　　3保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

　　4具有声响放电报警，放电指示清晰，减少误操作。

　　5采用立式机箱结构，便于现场使用。

　　6智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。

　　7点阵式液晶，中文菜单，打印输出。

　　四、技术指标

　　1、输出电流：2.5A、5A、10A、20A、40A

　　2、量程：　2mV～20V

　　3、准确度：0.2%

　　4、分辨率：0.1mV

　　5、工作温度：0～40℃

　　6、环境湿度：≤90%RH，无结露

　　7、工作电源：AC220V±10%，50HZ±1HZ

　　五、系统介绍

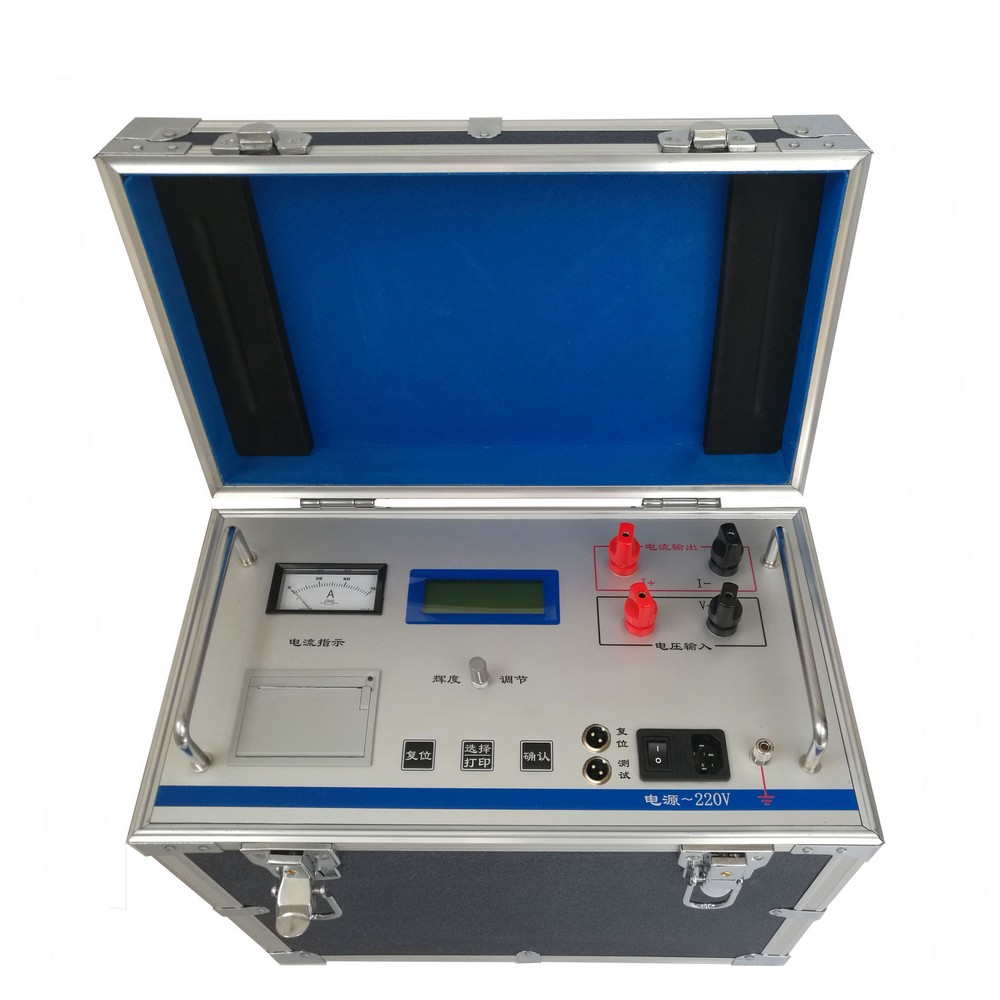

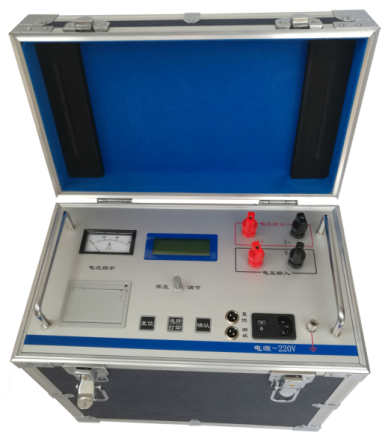

　　图一

　　电源~220V：整机电源输入口，带有交流插座，保险和开关。

电流指示：指示输出电流。

　　接地柱，为整机外壳接地用，属保护地。

　　I+、I-输出电流接线柱，I+为输出电流正，I-为输出电流负。

　　V+、V-V+为电压线正端，V-为电压线负端。

　　复位、测试：遥控插孔，电流通断指令输入口，控制电流源的开启与关闭。

　　显示器：128×32点阵液晶显示器，中文操作。

　　辉度调整：可调整显示字符的对比度。

　　打印机：打印测量电压值结果。

　　复位键：任何时刻按下复位键整机回到初始界面，切断输出电流。

　　选择 键：选择输出电流，显示测量数据后，按此键1-2秒可打印电压值。

　　确 认键：选定电流后按此键，仪器进行测试，显示电压值后，按此键1-2秒可重新启动，加快数据的稳定。

　　六、测试与操作方法

　　1、接线：把专用测试线与本机接线柱连接，连接牢固，同时把地线接好。

　　见图二：

　　图二

　　2、电流选择：打开电源开关(开关上I为开，O为关)同时显示屏上会显示全部电流值，这时可通过选择键对所测试品预置电流进行选择，每按一下选择键，光标会滚动在各电流值2.5A、5A 、10A、20A、40A之间。

　　3、测试：当选择好电流后，将两个测量电极放置到被测的两个片上，按下标有“测试”的遥控开关，或按主机的“确定”键，就开始测试，电流表头同时指示所选电流值。当按下测试键后，显示屏上显示“正在充电”，过几秒钟之后，显示“正在测试”，这时说明已充电完毕。进入测试状态，几秒后，就会显示所测电压值。

　　4、测试完毕后，按下表用“复位”的遥控开关，或按主机的“复位”键，仪器电源将切断输出，同时放电，音响报警，电流表回到零位，这时显示屏回到初始状态，放电音响结束后，可重新接线，进行下次测量，或关断电源后拆下测试线与电源线结束测量。

　　七、注意事项

　　1、测量过程中，切换下一组换向片前一定要复位，放电结束后，报警声停止10秒钟以上，方可切换待测换向片。

　　2、在拆线前，一定要等放电结束后，报警声停止，最好等10秒钟以上再进行拆线，以保证电荷完全释放。

　　3、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态。欠量程时，显示“电流太小”，当出现此两种状态时要确认量程，选择适合的电流进行测试。

　　4、测量过程中，若不小心使测量电极在换向片上滑动或脱离换向片，可能会打火放电，此属正常现象。

　　5、测量前，要注意换向片长期裸露在空气中，表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜。

　　八、仪器成套性

　　合 格 证 一张

　　保 修 卡 一张

　　接 地 线 一条

　　标 准电 阻 一个

　　装箱单 一张

　　九、售后服务

　　仪器自购买之日起12个内，属产品质量问题免费包修，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排最便捷的处理方案。
