一、概述断路器(以下简称开关)导电回路的导电性能的好坏，对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。同时电桥的抗干扰性差，因此国家标准规定必须使用100A以上直流电流进行测试。回路电阻测试仪是我公司为适应GB50150-2006和DL/T 845.4-2004规程要求开发的测试仪器，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

二、安全措施

　　1、操作者应具备一般电器设备或仪器的使用常识。

　　2、使用本仪器前要认真阅读使用说明书。

　　3、对仪器的调整维修必须由专业人员进行，不要自行处理。

　　4、仪器应避免剧烈震动，避免高温和阳光直射。

　　5、本仪器为测量纯电阻回路设计，不得测量感性回路。

　　6、测试中不能拆除测试线。

　　7、仪器接地线必须接好

三、性能特点

　　1、测试电流大，完全符合测试接触电阻的国家标准要求。

　　2、测试电流来自高精度的100A开关式恒流电源，无需人工调节，测试迅速准确。

　　3、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。

　　4、测试速度快，长时间工作，设有过热保护电路，仪器可靠稳定。

　　5、操作简便，重量轻。

四、技术指标1、测试电流：

　　2、测量范围：

　　3、最小分辨率：1μΩ

　　4、准确度：1%±2μΩ

　　5、电源：AC220V±10%50Hz

　　6、消耗功率：≤500W

　　7、使用温度：-20℃～40℃

　　8、相对湿度：≤80%RH，不结露

　　9、重量:3 Kg

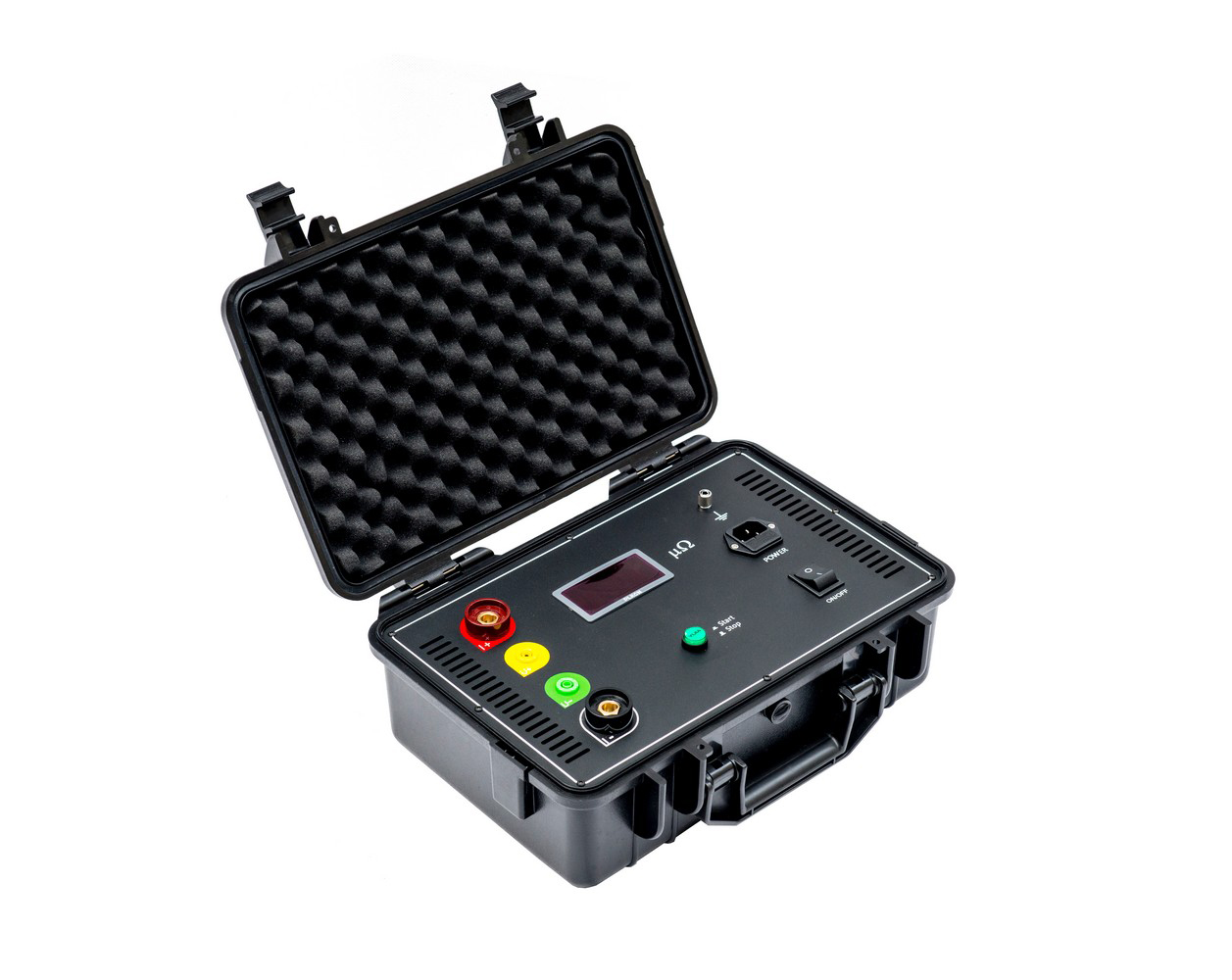

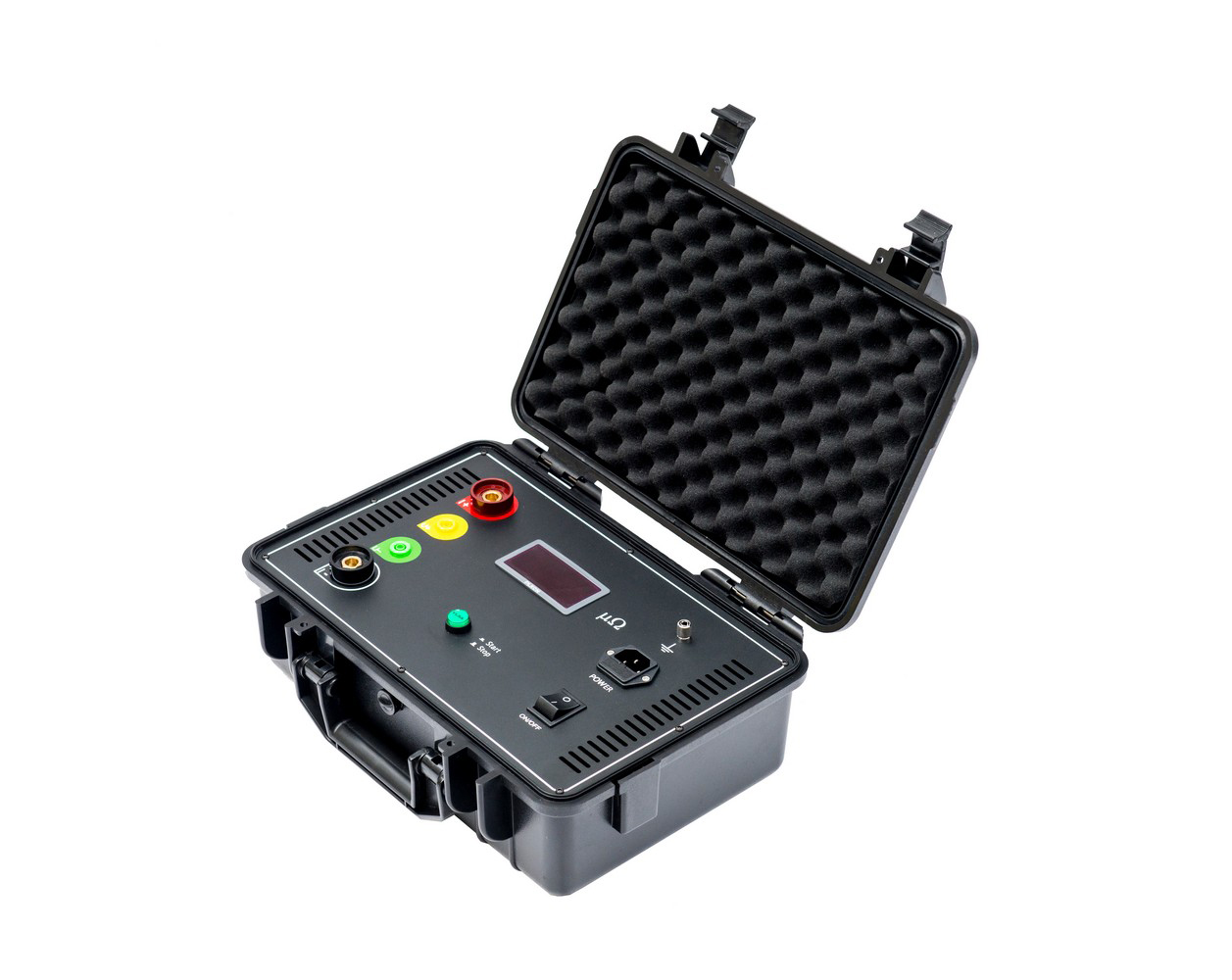

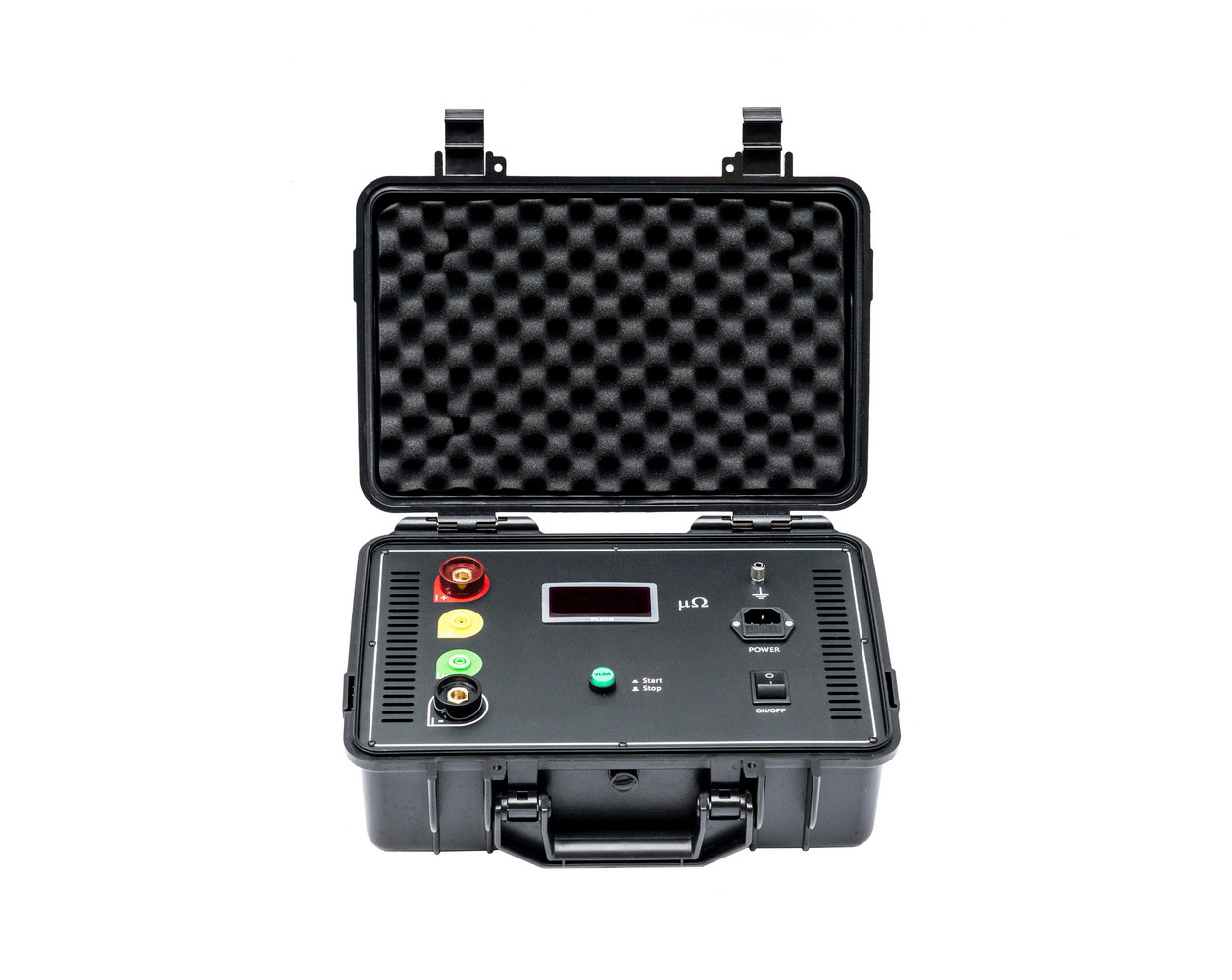

回路电阻测试仪仪器面板如图一所示

五、仪器操作及功能介绍：

　　1、电源：电源插座和开关内带保险仓和电源滤波器，为整机电源的控制、保护和滤波器件。

　　2、I+、I-：为电流输出端子，通过专用测试线为试品提供恒定电流。

　　3、U+、U-：为试品电压信号的输入端子。

　　4、显示器：显示测试接触电阻值。

　　5、按键：仪器开始测试按键。

　　6：仪器的保护接地端。

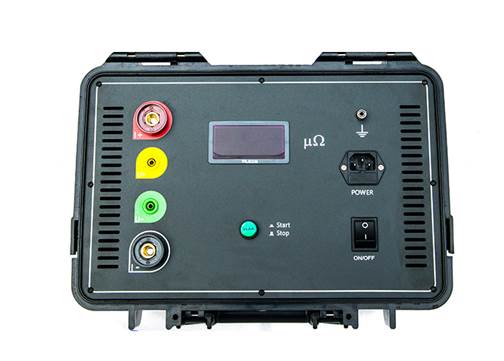

图一回路电阻测试仪面板1

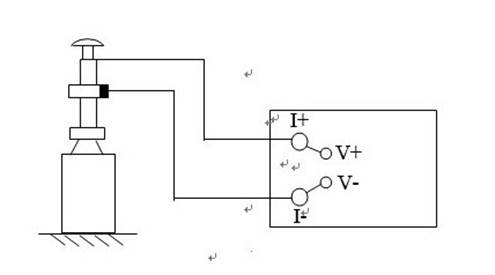

　　六、测试与操作方法：如图二所示，将专用测试线按照颜色红对红，黄对黄，绿对绿，黑对黑，粗的电流线接到对应的I+、I-接线柱扭紧，细的电压线接到对应的U+、U-接线柱扭紧，两把夹钳夹住被测试品的两端。

图

　　2、检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。

　　3、按下按键，此时显示器显示值为所测的回路电阻值。若显示1，则表示所测回路电阻值超量程;

　　4、测量完毕，断开电源开关，将测试线夹收好，放入附件包内。

　　附录一：接触(回路)电阻基本知识1、什么叫接触电阻?

　　接触电阻是静触头与动触头相互接触时所出现的附加电阻。

　　2、断路器接触电阻有哪几部分组成?

　　由动、静触头接触部分的收缩电阻和表面电阻两部分组成。

　　3、断路器接触电阻不合格的原因?

　　—开断较大短路电流时触头烧坏。

　　—因机构调整不佳固定不牢，致使行程变化，当超行程严重不合格时，引起接触压力或接触面积的变化。

　　—断路器调试安装完后，长期未投入运行，使动，静触头表面氧化，接触表面电阻增大。

　　—长期运行使弹簧变形，使接触压力下降。

　　—机械部分长期操作后引起的机械磨损。

　　—对少油断路器，还可能因绝缘油酸值不合格呈酸性反应，浸蚀触头表面。或油中漂浮杂质，动、静触头之间因开断短路电流后残留的微粒碳质、金属粉末，使接触电阻增大。

　　4、影响接触电阻的因素?

　　— 材料性质：硬度、化学性质、金属化合物的机械强度与电阻率。

　　— 接触形式：点接触、线接触、面接触。

　　— 接触面状况：当接触面形成氧化膜时(银例外)，氧化膜比金属本身的电阻要大得多。

　　—接触压力。

　　—接触表面的粗糙度。

　　附录二：断路器导电接触(回路)电阻标准参考值

　　七、标准配置
