一、概述断路器(以下简称开关)导电回路的导电性能的好坏，对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。同时电桥的抗干扰性差，因此国家标准规定必须使用100A以上直流电流进行测试。回路电阻测试仪是我公司为适应GB50150-2006和DL/T 845.4-2004规程要求开发的测试仪器，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

　　二、安全措施1、操作者应具备一般电器设备或仪器的使用常识。

　　2、使用本仪器前要认真阅读使用说明书。

　　3、对仪器的调整维修必须由专业人员进行，不要自行处理。

　　4、仪器应避免剧烈震动，避免高温和阳光直射。

　　5、本仪器为测量纯电阻回路设计，不得测量感性回路。

　　6、测试中不能拆除测试线。

　　7、仪器接地线必须接好

　　三、性能特点1、测试电流大，完全符合有关测试接触电阻的国家标准要求。

　　2、测试电流来自高精度的开关式恒流电源，无需人工调节，测试迅速准确。

　　3、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。

　　4、测试速度快。

　　5、长时间工作，设有过热保护电路，仪器可靠稳定。

　　6、操作简便，重量轻。

　　四、技术指标1、测试电流：

　　2、测量范围：

　　3、最小分辨率：0.01μΩ

　　4、准确度：1%±0.5μΩ

　　5、输出电压：最大5V

　　6、工作方式：可设置输出时间

　　7、电源：AC220V±10% 50Hz

　　8、消耗功率：

　　9、使用温度：-20℃～40℃

　　10、相对湿度：≤80%RH，不结露

　　11、重量:

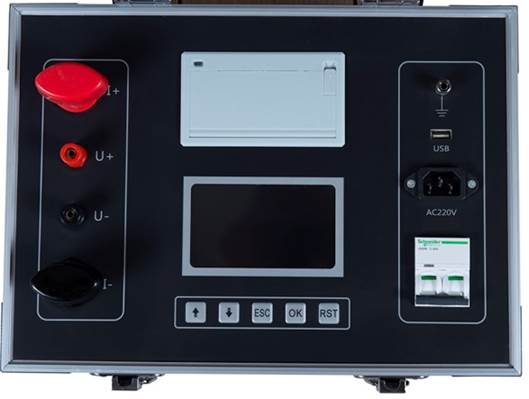

回路电阻测试仪仪器面板如图一所示

　　五、仪器操作及功能介绍：

　　1、电源：电源插座和开关内带保险仓和电源滤波器，为整机电源的控制、保护和滤波器件。

　　2、I+、I-：为电流输出端子，通过专用测试线为试品提供恒定电流。

　　3、U+、U-：为试品电压信号的输入端子。

　　4、显示器：显示测试结果，接触电阻值和输出电流值。

　　5、复位键：整机初始化，仪器处在准备状态。

　　6：仪器的保护接地端。

图一回路电阻测试仪面板

　　六、测试与操作方法：

1、

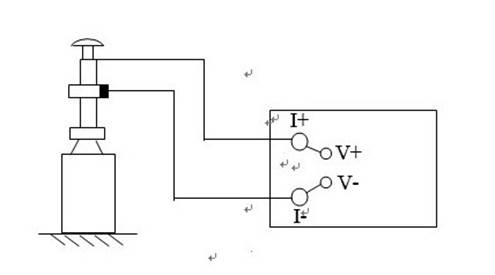

如图二所示，将专用测试线按照颜色红对红，黑对黑，粗的电流线接到对应的I+、I-接线柱扭紧，细的电压线接到对应的U+、U-接线柱扭紧，两把夹钳夹住被测试品的两端。

图二测试接线图

2

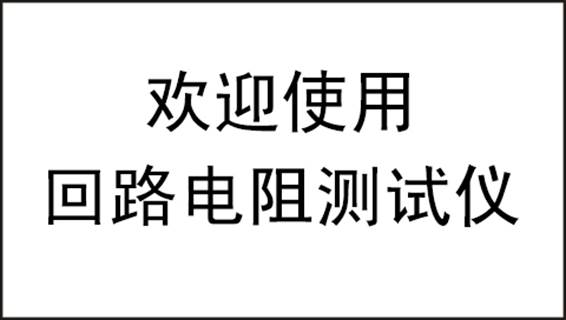

　打开电源开关，显示屏上会显示如图三界面，停留大约数秒会自动跳过进入主界面。

图四

3

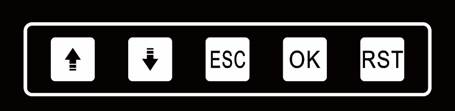

　主界面显示如图五。按键选择功能，按OK键进入功能菜单。

#FormatImgID_6#

图五 主界面

4

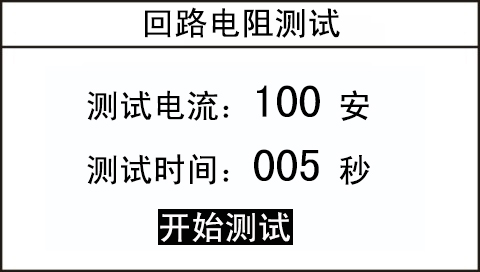

　　主界面选择开始测试后，进入电流选择界面如图六，按OK键选择测试电流或测试时间，键选择测试电流或设置测试时间，请参考相应的量程范围，选择合适的电流。按ESC退回主界面，开始测试按钮反显时，按OK键开始测试，同时提示“正在测试……”。测试结果显示如图七，按键选择打印或者保存，按ESC键退回主界面。本仪器具有自动停止测试功能。根据设置时间测试会自动停止。同样，按键选择打印或者保存，按ESC退回主界面。

图六

#FormatImgID_14#

图七

5

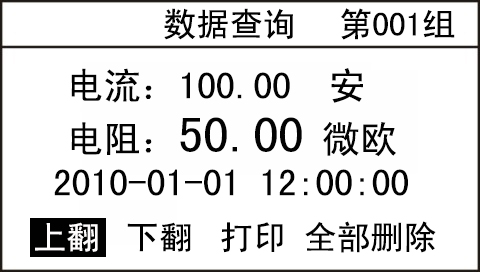

　　主界面选择数据查询后，进入查询界面如图八。按键选择确认功能，按ESC键退回主界面，按OK键执行所选功能。

#FormatImgID_17#

　　用于翻页。

打印：

　　打印数据查询中保存的测试结果。

清空数据：

　　删除所有已保存的测试结果。

　　当数据存满时，会提示“存储空间已满”。请按RST键返回主界面。

图八

6

　　在主界面选择时钟校准后，进入时钟校准界面。

#FormatImgID_20#

图九

#FormatImgID_21#

　　键用于修改所选位的数值。

　　按OK键，光标向右移动，当移动到最后一位即“秒”位时，再次按OK键，修改的时间将保存。

　　按ESC键，光标向左移动，当移动到第一位即“年”位时，再次按OK键，修改的时间将不保存。

7

　　该选项为厂家人员调试和设置使用，顾客请勿随意操作。

8

　　测试完毕后，按RST键，仪器输出电流将断开，这时显示屏回到初始状态，可重新接线，进行下次测量或拆下测试线与电源线结束测量。

9.

　　当仪器内部温度过高时，界面会弹出“温度告警，正在冷却，请等待……”，同时蜂鸣器会报警，此时应等仪器温度恢复正常以后才能继续使用。

#FormatImgID_23#

图十

附录一：接触(回路)电阻基本知识

　　1、什么叫接触电阻?

　　接触电阻是静触头与动触头相互接触时所出现的附加电阻。

　　2、断路器接触电阻有哪几部分组成?

　　由动、静触头接触部分的收缩电阻和表面电阻两部分组成。

　　3、断路器接触电阻不合格的原因?

　　—开断较大短路电流时触头烧坏。

　　—因机构调整不佳固定不牢，致使行程变化，当超行程严重不合格时，引起接触压力或接触面积的变化。

　　—断路器调试安装完后，长期未投入运行，使动，静触头表面氧化，接触表面电阻增大。

　　—长期运行使弹簧变形，使接触压力下降。

　　—机械部分长期操作后引起的机械磨损。

　　—对少油断路器，还可能因绝缘油酸值不合格呈酸性反应，浸蚀触头表面。或油中漂浮杂质，动、静触头之间因开断短路电流后残留的微粒碳质、金属粉末，使接触电阻增大。

　　4、影响接触电阻的因素?

　　— 材料性质：硬度、化学性质、金属化合物的机械强度与电阻率。

　　— 接触形式：点接触、线接触、面接触。

　　— 接触面状况：当接触面形成氧化膜时(银例外)，氧化膜比金属本身的电阻要大得多。

　　—接触压力。

　　—接触表面的粗糙度。

　　附录二：断路器导电接触(回路)电阻标准参考值

　　七、标准配置
