一、概述
接地装置的电气完整性是指接地装置中应该接地各种电气设备之间,接地装置的各部分及与各设备之间的电气连接性,即直流电阻值,也称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分,在电力设备的长时间运行过程中,连接处有可能因受潮等因素影响,出现节点锈蚀、甚至断裂等现象导致接地引下线与主接地网连接点电阻增大,从而不能满足电力规程的要求,使设备在运行中存在不安全隐患,严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。因此,定期对接地装置进行电气完整性测试是很有必要的。
二、安全措施
1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、对仪器的维修、护理和调整应由专业人员进行。
5、在测试过程中,禁止移动测试夹和供电线路。
三、性能特点
1、仪器输出电流大,重量轻。能长时间连续工作,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿触头氧化膜,得到良好的测试结果。
2、具有完善的保护电路,可靠性强。
3、立式机箱结构,便于现场操作。
四、技术指标
1、输出电流:DC 100mA、1A、5A、10A四档固定输出
2、量程:0~100Ω
3、准确度:0.2%±5uΩ
4、分辨率:0.1uΩ
5、工作温度:-20~40℃
6、环境湿度:≤90%RH,无结露
7、工作电源:AC220V±10%,50Hz
8、净重:8Kg

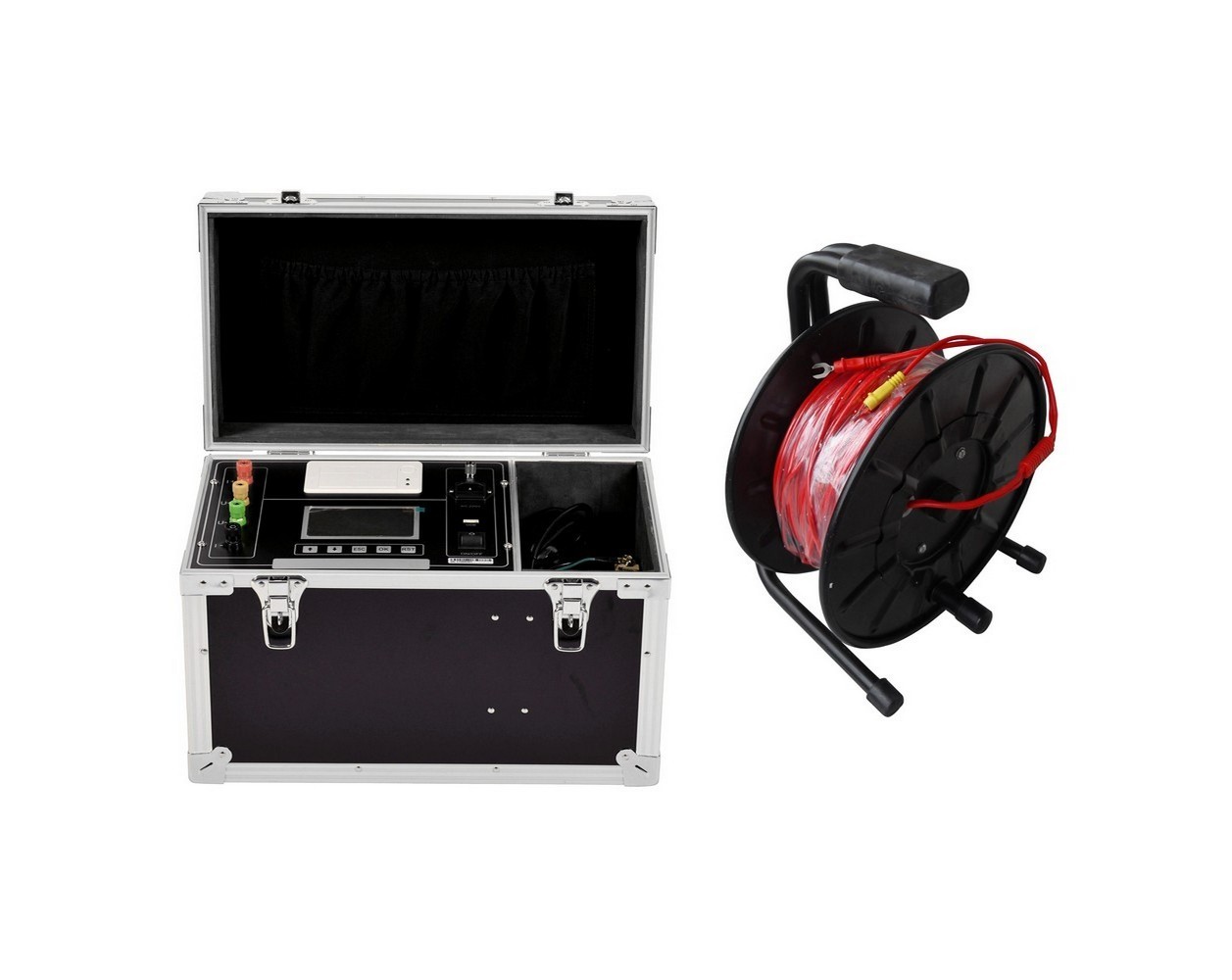

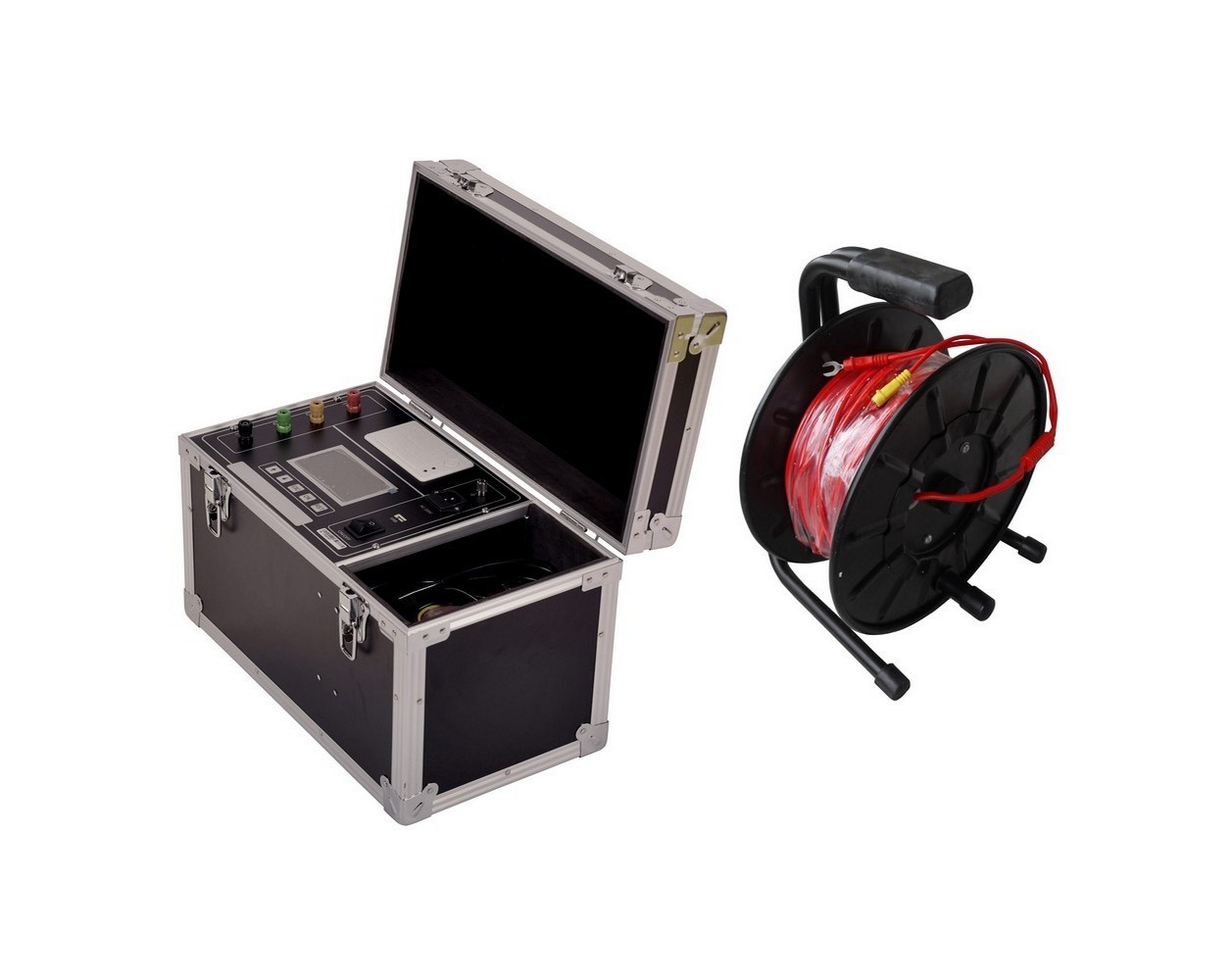

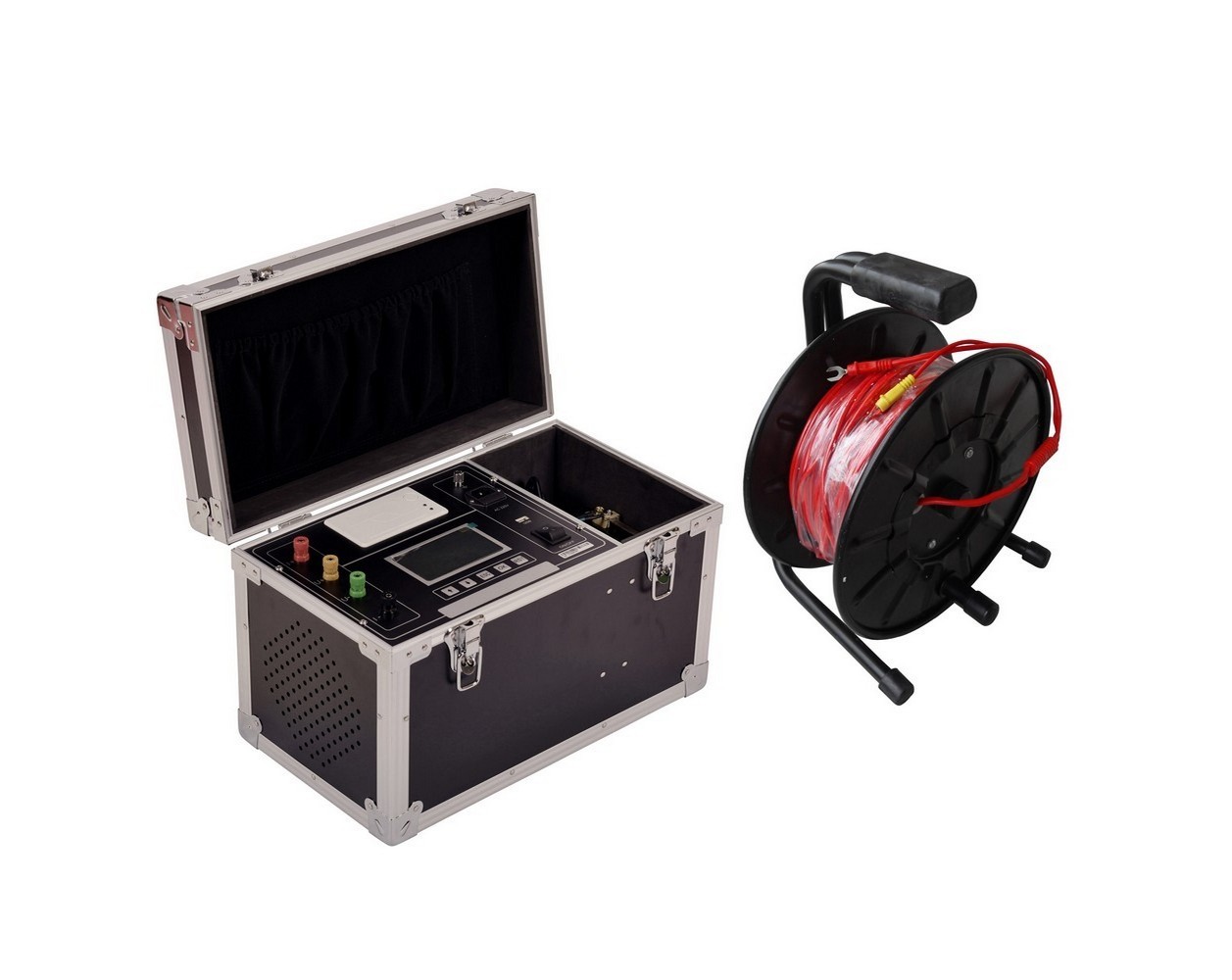

五、系统介绍

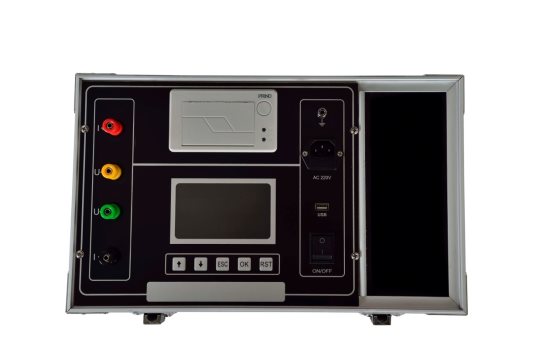

仪器面板见图一。
图一 面板图
1、电源开关:整机电源开关。
2、接地柱,为整机外壳接地用,属保护地。
3、I+、I-:电流输出端子。
4、V+、V-:电压输入端子,
5、显示器:480×272点阵液晶显示器,显示菜单、电流和电阻值。
6、打印机:打印测试结果。
7、上下光标移动键:用于将光标在菜单各项之间移动,
选中项反白显示。
8、返回键:返回上一界面。
9、确认键:选定菜单后按此键,改变菜单内容,在测试菜单下按此键仪器按选定量程启动进行测试。
10、复位键:整机初始化,仪器处在准备状态。
六、测试与操作方法
1、测试方法。
1)按图二接线方式接线。
图二 接线方式
仪器附带两根测试线,一根红色50米的线在线盘上,红色的叉子接在红色接线柱I+,黄色的叉子接在黄色接线柱U+,一根黑色5米的线上黑色的叉子接在黑色接线柱I-,绿色的叉子接在绿色接线柱U-。
2)先找出与地网联接合格的引下线作为基准点。
3)带有测试钳的一端夹到基准点和被测点(其中黑色测试线夹在基准点,红色测试线夹在各个被测试点上)。
4)为了使测出数据的正确性,请尽量处理好被测点的接触面的干净。
5)接线检查确认无误后,接入220V交流电,合上电源开关,仪器进入开机状态。按操作要求开始测试。
测试结果是否正常请参考下表:
导通电阻值 |
<150mΩ |
<500mΩ |
>1Ω |
状态 |
良好 |
异常严重 |
异常 |
6)设备测试结束后,关掉电源,将测试线夹收好,放入附件包内。
2、开机后,主菜单界面.
见图三
图三 开机主菜单

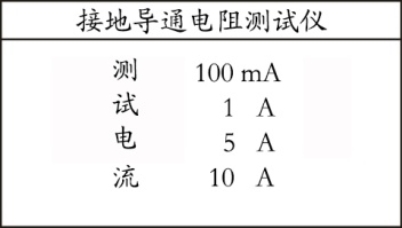

图四测试电流选择界面
测试范围 |
100mA |
500mΩ-100Ω |
1A |
5mΩ-10Ω |
|
5A |
1mΩ-2Ω |
|
10A |
0.5mΩ-1Ω |
2、测试电流选择:选择“开始测试”并按“OK”键。显示屏上会显示如图四,这时可通过上下键对测试电流进行选择。
3、测试:当选择测试好电流后,再按“确认”键就开始测试。显示屏显示“正在测试”,随后显示电流值和电阻值。选择“打印”并按“OK”键,将测试结果打印出来。选择“保存”并按“OK”键,将测试结果保存。

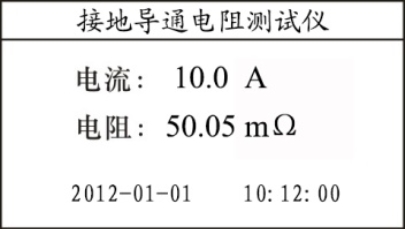

图五测试结果
4、在显示测试结果界面,按“ESC”键或“RST”键,仪器将电源断开,显示屏回到初始状态。
七、注意事项
1.使用仪器前请仔细阅读说明书,按照说明书上正确的接线方法接线。
2.试验时请确认被测设备已断电,并与其它带电设备断开。
3.仪器在使用中必须可靠的接地。
4.更换保险管和配件时,请使用与本仪器相同的型号。
5.仪器不使用时应置于通风、干燥、阴凉、清洁处保存,注意防潮、防腐。
八、标准配置
仪器主机 |
一台 |
测试导线 |
一套 |
电源线 接地线 |
一条 一根 |
保险管 |
两支 |
