一、概述

　　接地装置的电气完整性是指接地装置中应该接地各种电气设备之间，接地装置的各部分及与各设备之间的电气连接性，即直流电阻值，也称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。因此，定期对接地装置进行电气完整性测试是很有必要的。

　　二、安全措施

　　1、使用本仪器前一定要认真阅读本手册。

　　2、仪器的操作者应具备一般电气设备或仪器的使用常识。

　　3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

　　4、对仪器的维修、护理和调整应由专业人员进行。

　　5、在测试过程中，禁止移动测试夹和供电线路。

　　三、性能特点

　　1、仪器输出电流大，重量轻。能长时间连续工作，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿触头氧化膜，得到良好的测试结果。

　　2、具有完善的保护电路，可靠性强。

　　3、立式机箱结构，便于现场操作。

　　四、技术指标

　　1、输出电流：DC 1A、5A、10A、20A四档固定输出

　　2、量程：1～9999mΩ

　　3、准确度：0.5%±2mΩ

　　4、分辨率：0.01mΩ

　　5、工作温度：-20～40℃

　　6、环境湿度：≤90%RH，无结露

　　7、工作电源：AC220V±10%，50Hz

　　8、净重：8Kg

　　五、系统介绍

　　仪器面板见图一。

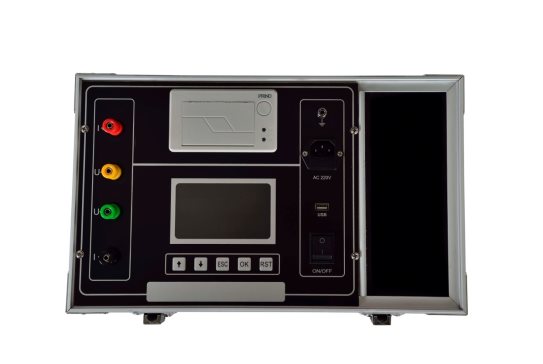

　　图一 面板图

1、电源开关：整机电源开关。

　　2、接地柱，为整机外壳接地用，属保护地。

　　3、I+、I-：电流输出端子。

　　4、V+、V-：电压输入端子,

　　5、显示器：480×272点阵液晶显示器，显示菜单、电流和电阻值。

　　6、打印机：打印测试结果。

7、光标移动键：用于将光标在菜单各项之间移动，

　　选中项反白显示。

　　8、返回键：返回上一界面。

　　9、确认键：选定菜单后按此键，改变菜单内容，在测试菜单下按此键仪器按选定量程启动进行测试。

　　10、复位键：整机初始化，仪器处在准备状态。

　　六、测试与操作方法

　　1、测试方法。

　　1)按图二接线方式接线。

　　图二 接线方式

　　仪器附带两根测试线，一根红色50米的线在线盘上，红色的叉子接在红色接线柱I+，黄色的叉子接在黄色接线柱U+，一根黑色5米的线上黑色的叉子接在黑色接线柱I-，绿色的叉子接在绿色接线柱U-。

　　2)先找出与地网联接合格的引下线作为基准点。

　　3)带有测试钳的一端夹到基准点和被测点(其中黑色测试线夹在基准点，红色测试线夹在各个被测试点上)。

　　4)为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。

　　5)接线检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。按操作要求开始测试。

　　测试结果是否正常请参考下表：

　　6)设备测试结束后，关掉电源，将测试线夹收好，放入附件包内。

　　2、开机后，主菜单界面.

　　见图三

　　图三 开机主菜单

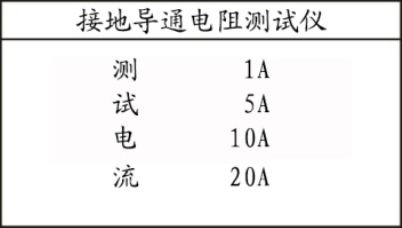

　　图四测试电流选择界面

　　2、测试电流选择：选择“开始测试”并按“OK”键。显示屏上会显示如图四，这时可通过上下键对测试电流进行选择。

　　3、测试：当选择测试好电流后，再按“确认”键就开始测试。显示屏显示“正在测试”，随后显示电流值和电阻值。选择“打印”并按“OK”键，将测试结果打印出来。选择“保存”并按“OK”键，将测试结果保存。

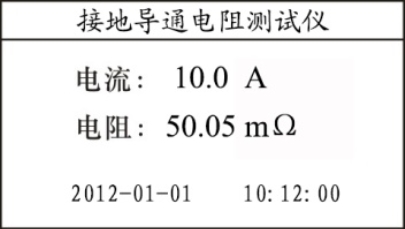

　　图五测试结果

　　4、在显示测试结果界面，按“ESC”键或“RST”键，仪器将电源断开，显示屏回到初始状态。

　　七、注意事项

　　1.使用仪器前请仔细阅读说明书，按照说明书上正确的接线方法接线。

　　2.试验时请确认被测设备已断电，并与其它带电设备断开。

　　3.仪器在使用中必须可靠的接地。

　　4.更换保险管和配件时，请使用与本仪器相同的型号。

　　5.仪器不使用时应置于通风、干燥、阴凉、清洁处保存，注意防潮、防腐。

　　八、标准配置
