一、概述

　　我公司开发的手持式回路电阻测试仪，使用锂电池供电，外形小巧，携带方便，测试速度快，方便用户使用。输出电流大，输出时长最大可达60秒。广范适用各种电器开关的接触电阻，回路电阻，焊缝接触电阻的测量。

　　二、技术指标

　　1，测试电流：100A。

　　2，量程：0～2mΩ。

　　3，最小分辨率：0.1uΩ。

　　4，精度：±0.5% 读数±5个字

　　5，输出时间：1秒、3秒、10秒、30秒、60秒

　　6，电池充电时间：8小时。

　　7，可存储数据100组。

　　8，充电一次可使用400次。

　　9，具备蓝牙通讯功能(选配)。

　　10，尺寸：240mm*150mm*40mm。

　　11，重量：1kg。

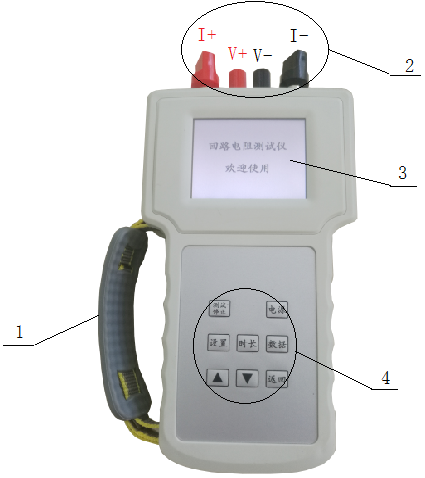

　　三、仪器介绍

　　1、仪器把手：手持仪器，方便操作。

　　2、接线端子：

　　I+、I-：为电流输出端子，通过专用测试线为试品提供测试电流;

　　V+、V-：为采样电压输入端子。

　　3、液晶显示屏：显示操作设置，测试结果等数据。字体清晰，便于观察。

　　4、按键：执行各种操作，各按键具体功能请参照本说明“仪器操作”部分。

　　四、仪器操作

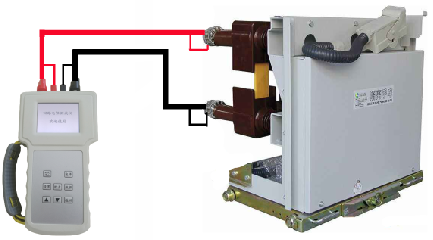

　　1、接线

　　将专用测试线按照颜色红对红，黑对黑，粗线接到对应的I+、I-接线柱扭紧，细线插入到V+、V-的插孔内，测试线另一侧与被测试品的两端可靠连接。

　　注意：一定要通过配套的专用测试线与被测试品连接，严禁通过自行配备的线缆连接被测试品，否则可能会由于电气参数不匹配造成仪器损坏!

　　2、开机

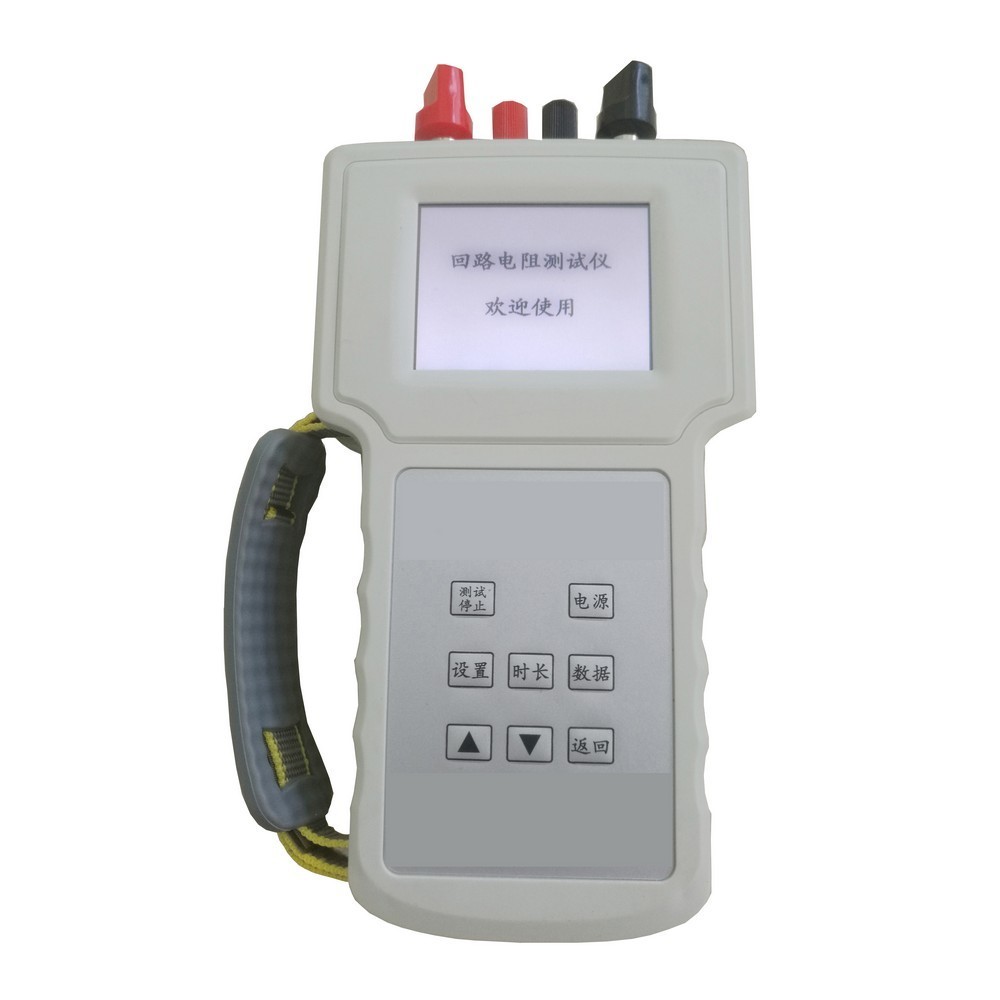

　　仪器测试线接好后，长按电源键，仪器开机，开机显示如下：

　　稍后显示如下：

　　3、测试

　　测试前，首先按时长键选择测试时长，即电源输出测试电流的持续时间，若首次测量或并无经验值时，优先考虑较短时间。按时长键将循环显示以下几种备选方案:1秒/3秒/10秒/30秒/60秒。

　　选择好时长后，按测试/停止开始测试，当过程显示100%后，说明测试完成，所显示的电阻值即为被测试品的电阻值。

　　测试过程中，可以按测试/停止键，人为停止测试。

　　按返回键，退出当前界面。

　　4、存储、查询数据

　　测试完成后，可以按数据键保存数据。

　　在初始界面，按数据键，数据显示界面如下：

　　文件名是以年月日时分秒的值来命名的，最新的数据显示在最上面，循环存储，不必删除数据。

　　5、时间设置

　　在初始界面，按设置键，进行系统时钟设置，用↑↓键改变数值，数据键横向移位光标，返回键保存退出。

　　五、仪器自检

　　如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图：

　　将标准电阻通过配套专用测试线接至仪器的接线柱上：

　　*将标准电阻上引出的两根电压线，插在仪器的V+,V-插孔内，注意颜色红对红，黑对黑。

　　*将红色专用测试钳夹在标准电阻上(红色电压线引出的那一侧)，红色粗线接到仪器红色大接线柱I+上，连接牢固，红色细线悬空，不要接触导体。

　　*将黑色专用测试钳夹在标准电阻上(黑色电压线引出的那一侧)，黑色粗线接到仪器黑色大接线柱I-上，连接牢固，黑色细线悬空，不要接触导体。

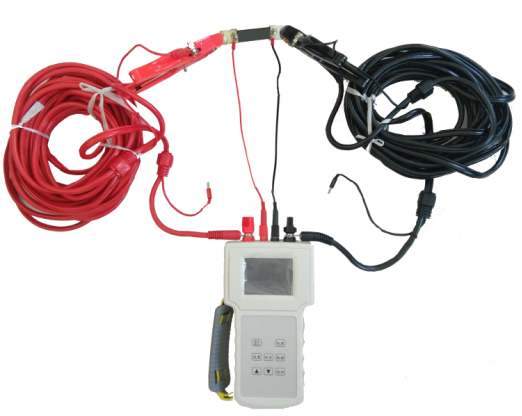

　　接线示意如下图：

　　注意：一定要通过配套的专用测试线与标准电阻连接，严禁通过自行配备的线缆连接标准电阻，否则可能会造成仪器损坏!

　　按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。

　　六、关于充电

　　建议电量显示不要低于30%，电量较低时应及时为仪器充电。请使用专用的充电器为仪器充电，禁止自行配备充电器，以免由于参数不匹配造成的仪器损伤。充电时红灯亮表示正在充电，绿灯亮表示充电完成。

　　注意：由于锂电池特性，在严重亏电时仍不充电，会造成电池不可逆的损坏，请使用者及时充电，如果由于严重亏电造成的电池损坏，属于人为原因，本公司不负责免费更换(收取成本费)。

　　七、关于测试线的选择

　　如果用16mm²线，线长10米。

　　如果用10mm²线，线长7米。

　　八、仪器成套性

　　主机 一台

　　回路专用测试电缆 一套

　　专用充电器一套

　　操作手册 一本

　　合格证/保修卡 一张

　　装箱单 一张

　　九、售后服务

　　仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务(收取成本费)。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排最便捷的处理方案。
